TCL & Kältebringer Split-Klimaanlagen lokal steuern – smart mit ESP32 & Home Assistant, ganz ohne Tuya oder Cloud

[hain]

Ich wollte meine TCL Split-Klimaanlage lokal – ohne Tuya, Cloud oder App-Zwang – in Home Assistant integrieren.
Hier das Ergebnis:
Ja, nun bin ich endlich dazu gekommen mich um die Integration meiner TCL Split-Klimaanlage zu kümmern – ganz ohne Tuya oder irgendwelche Clouds. Die Lösung ist wie so oft ein ESP32 .
Ich habe “tclac” von “I-am-nightingale” (GitHub - I-am-nightingale/tclac) zusammen mit der Übersetzung von “sorz2122” (GitHub - sorz2122/tclac: German Translate) verwendet.

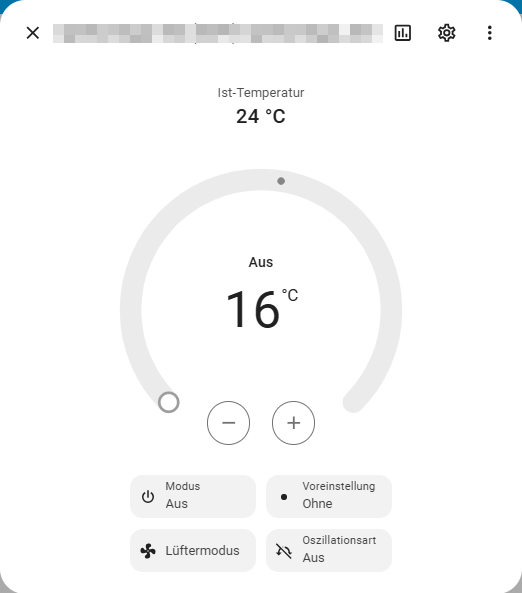

Das funktioniert sehr gut, und ich habe ein tolles Ergebnis erzielt:

Ich hatte ein kleines Problem mit der Version des ESPHome Builders. Aktuell habe ich Version 2025.5.2 installiert, und dabei erhielt ich die Fehlermeldung, dass climate.CLIMATE_SCHEMA veraltet sei.
Ich habe das Problem gemeldet, wollte aber dennoch weitermachen und habe parallel zur bestehenden Version des ESPHome Builders eine ältere Version installiert. Die aktuelle Version habe ich gestoppt, die ältere gestartet – und so erfolgreich eine BIN-Datei erstellt, mit der ich meinen ESP32 flashen konnte.

Ich habe außerdem noch eine weitere Klimaanlage: eine Kältebringer Split-Klimaanlage 5,1 kW / 18.000 BTU mit einem anderen WLAN-Modul. Ich habe jedoch herausgefunden, dass auch diese Anlage von TCL gebaut wurde.
Ich habe mir die Hauptplatinen angesehen – sie sehen nahezu identisch aus, und der Stecker des WLAN-Moduls hat die gleiche Anschlussbelegung. Also habe ich mein ESP32-Modul an dieser Anlage ausprobiert – und es funktioniert ebenfalls.

Somit kann ich nun beide meiner Anlagen – die TCL (TAC18CHSD/TPG11I-QC) und die von Kältebringer – mit Home Assistant steuern.

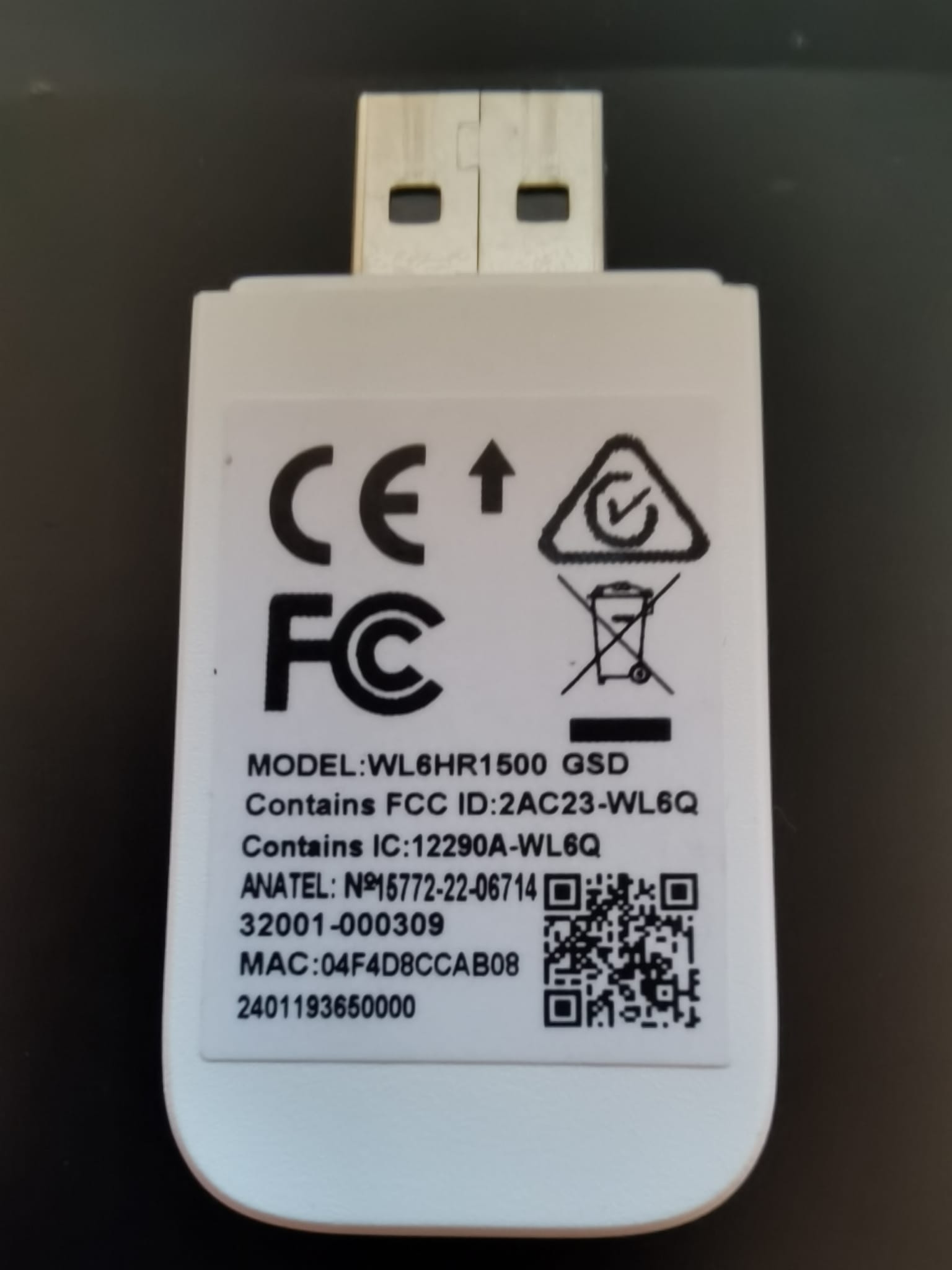

WiFi-Modul TCL:

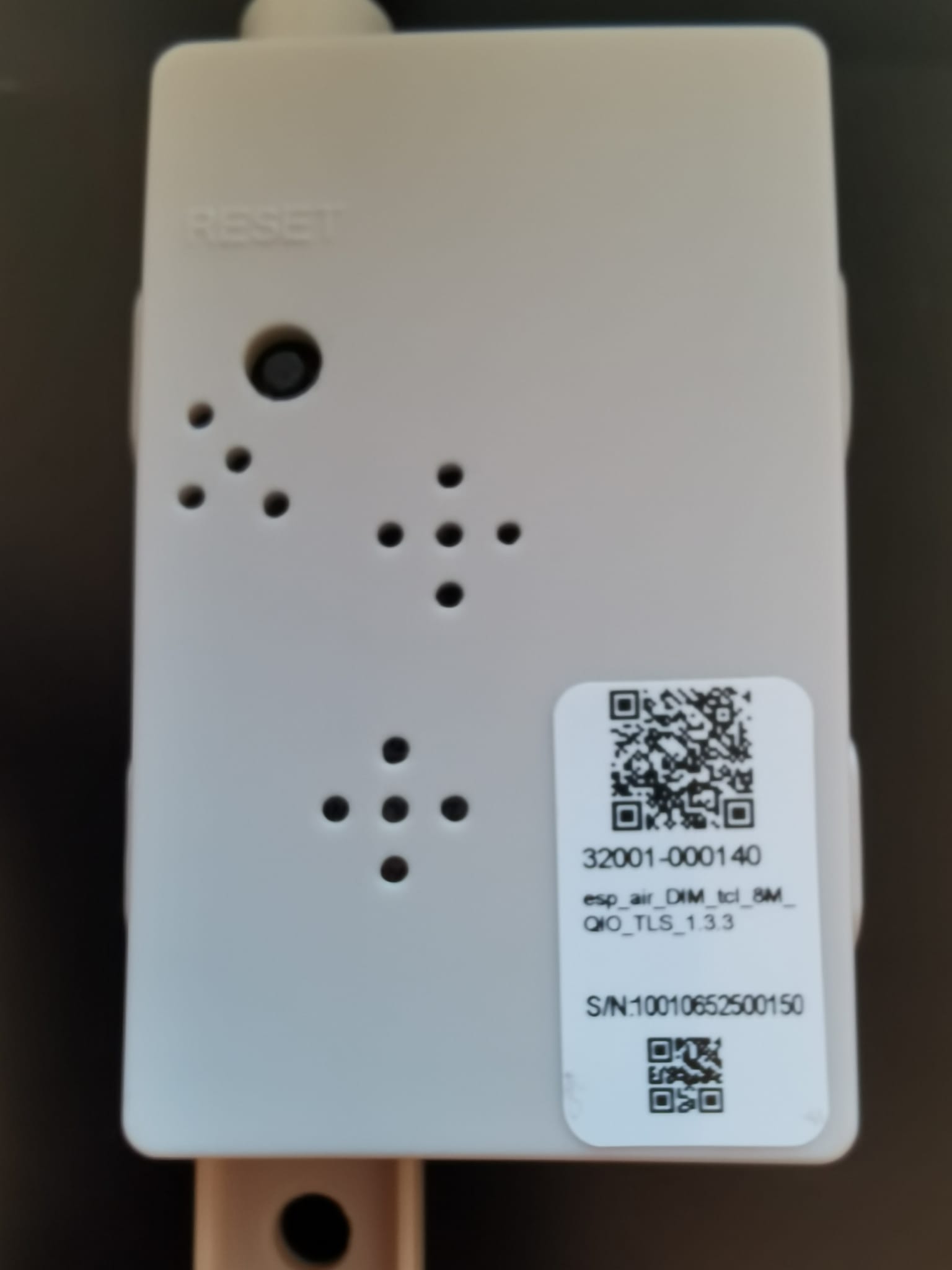

WiFi-Modul Kältebringer:

Soweit ich weiß, wird dieses Modul auch in Geräten anderer “Hersteller” verbaut.

Es gibt noch einige weitere Forks des tclac-Projekts – die werde ich mir in den nächsten Tagen mal anschauen.

[bjoerg]

Das schaut kompliziert aus…
Mal sehen ob ich mich daran wage…
Ich habe eine Kältebringer Klimaanlage. Mein W-LAN Modul schaut genauso aus…
Ich habe die Klimaanlage jetzt über TADO eingebunden…
Das sind dann aber “nur” Ifrarotbefehle ohne direkte Rückmeldung.

Ein “todo” in verständlicher Sprache wäre mir sehr wilkommen

[hain]

@bjoerg

Hi Jörg,

es sieht sicherlich komplizierter aus als es ist.
Wenn Du mit der Beschreibung in GitHub nicht zurecht kommst, dann kann ich den Weg gerne mit anderen Worten und Bildern beschreiben.
Bei der Kältebringer ist das Problem, dass man von der Hauptplatine zum WiFi-Modul keinen Adapter hat, das Modul hat halt kein USB und so sind dessen Kabel direkt an dem Stecker der auf die Hauptplatine geht. Ich hatte zufälligerweise solch einen Stecker rumliegen .

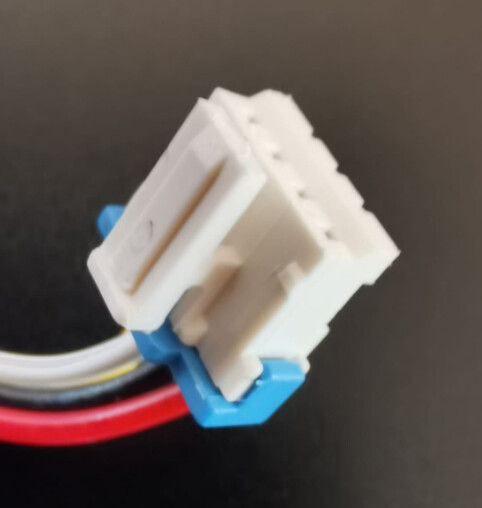

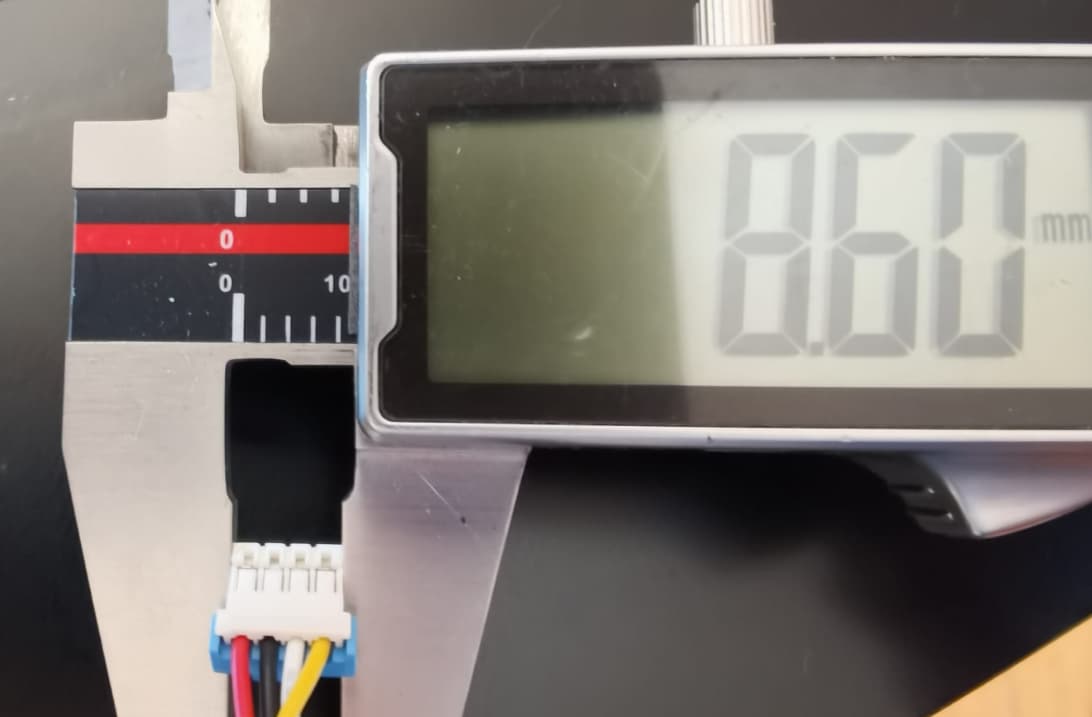

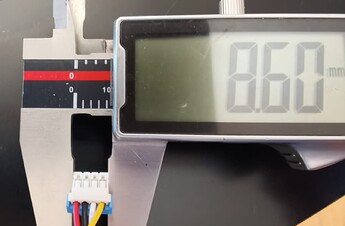

Der Stecker sieht wie folgt aus. Vielleicht weiß ja jamand was der für eine Bezeichnung hat und wo man dem bekommt.

Gruß, Hain

[mike1]

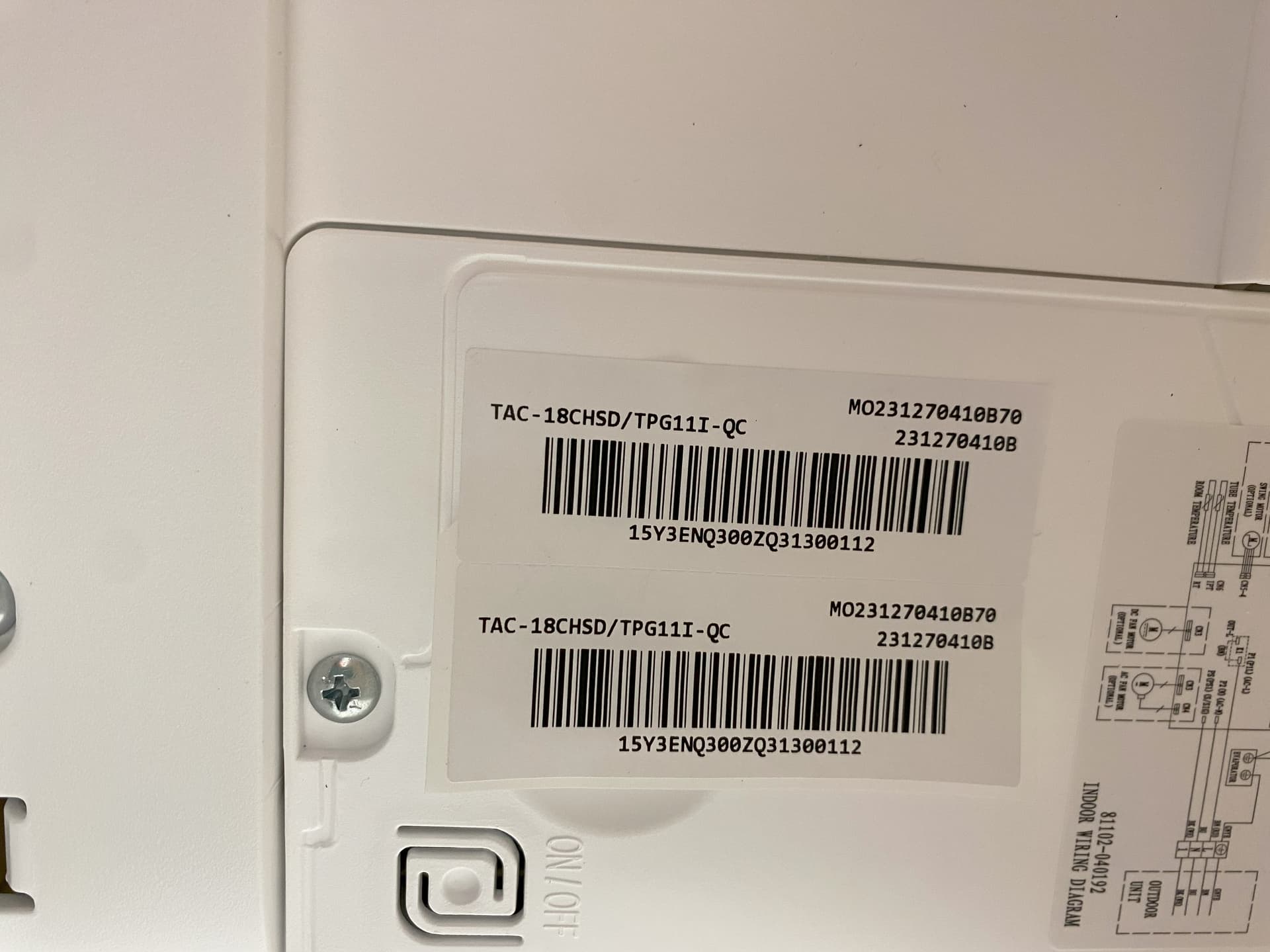

Hallo, habe auch eine TCL “TAC-18CHSD/TPG11I-QC” wo hast du das WIFI Modul gefunden??

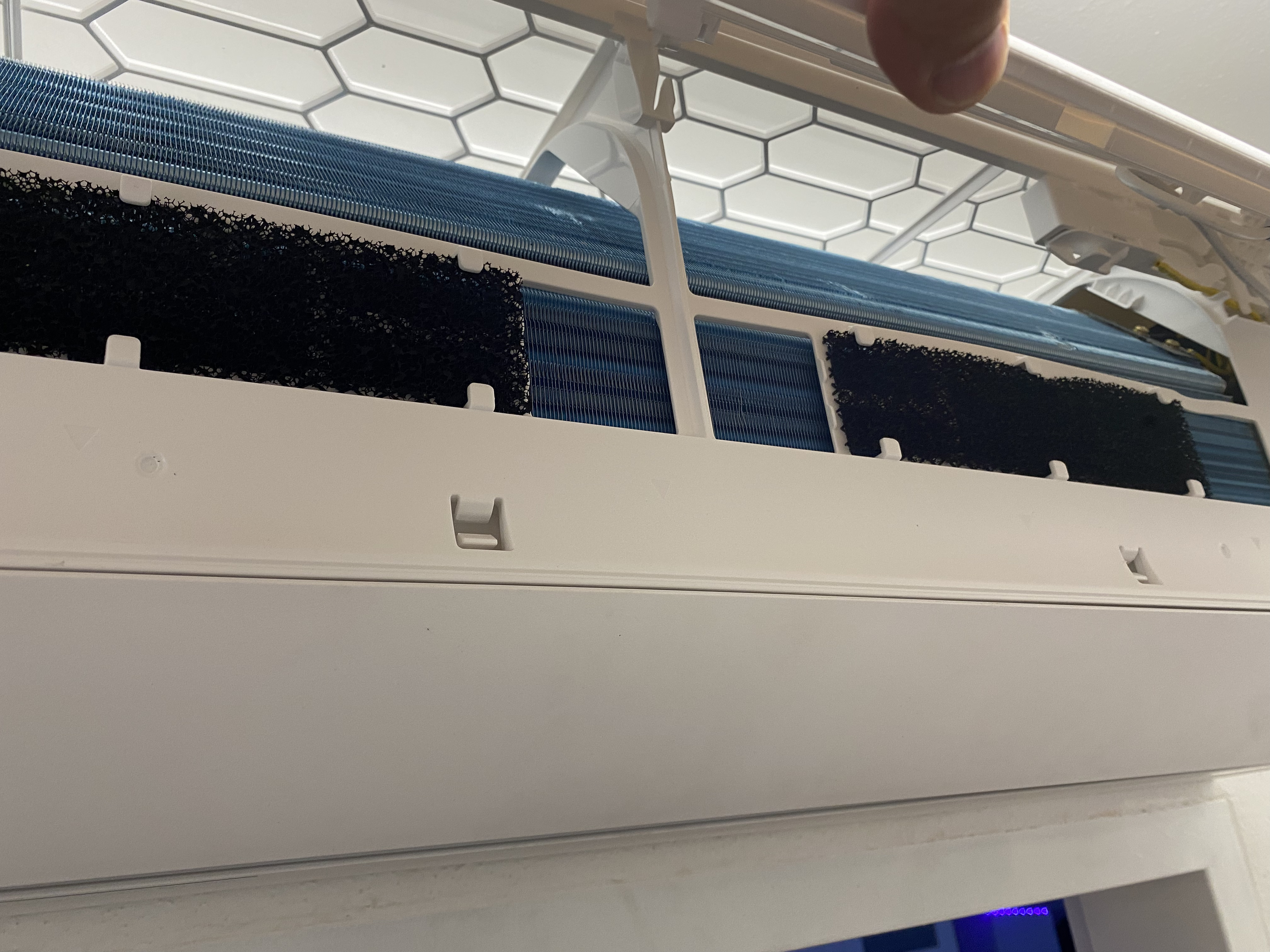

Bei mir sieht das unter der Abdeckung so aus:

LG

[bjoerg]

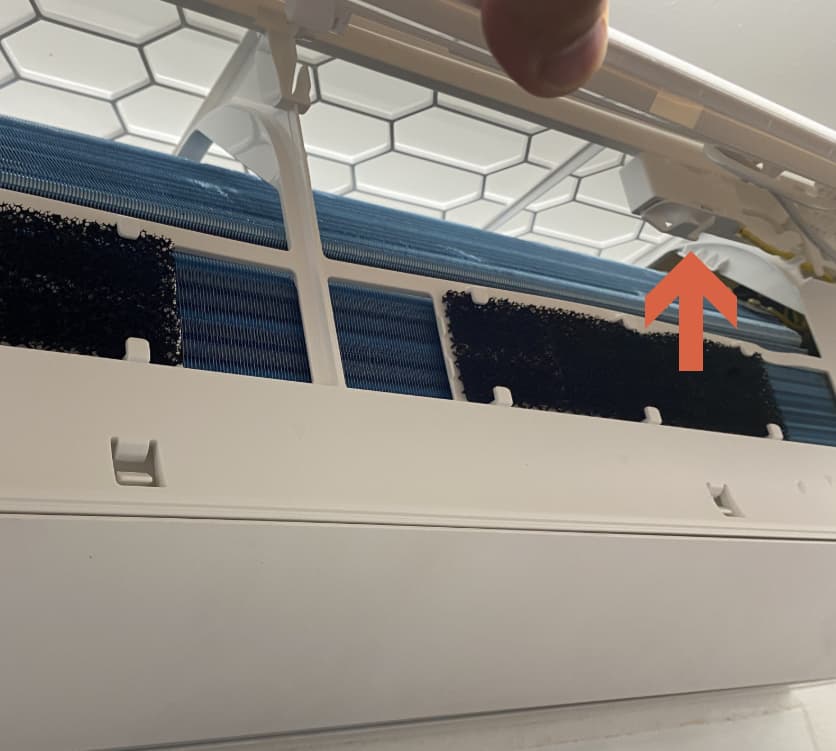

Bei meiner Kältebringer sitzt das W-LAN Modul von hinten an der Großen Klappe. (die du auf hast).
Bist du sicher das du W-LAN hast? Gibt die ja auch ohne…

[mike1]

ja, kann sie ja mit der TCL app steuern.

[hain]

Hi Mike,
hier:

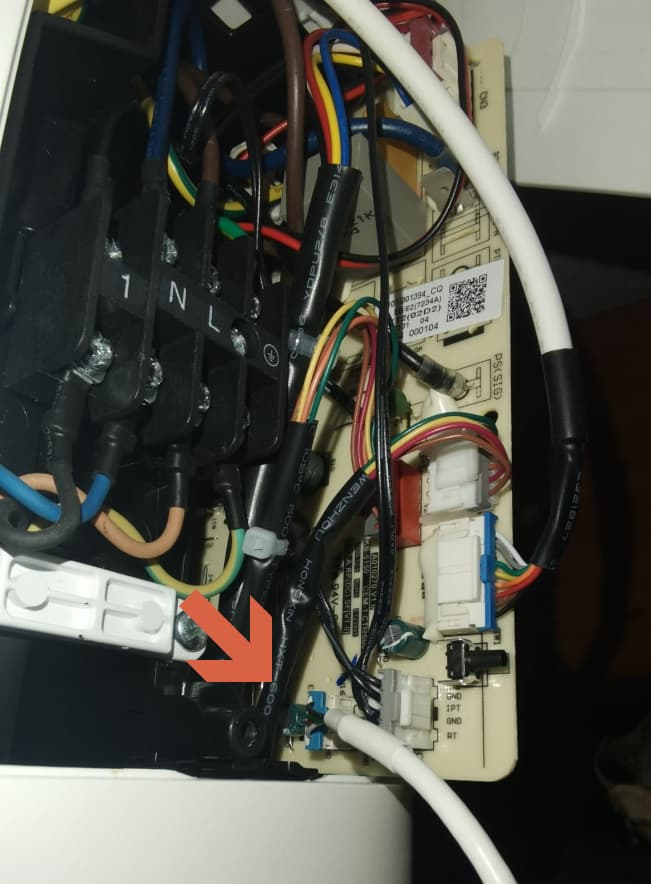

Wenn Du die Klappe an dein Anlage abschraubst, dann siehst Du dahinter die Hauptplatine. Die Kannst Du etwas ruasziehen und dann sollte es so aussehen wir auf dem Bild inten, Der Pfeil zeigt auf den Stecker fürs WLAN Modul.
Bitte vorher die Anlage stromlos machen!!!

by HarryP: Zusammenführung Doppelpost (bei Änderungen oder hinzufügen von Inhalten bitte die „Bearbeitungsfunktion“ anstatt „Antworten“ zu nutzen)

[hain]

Ja, bei Kältebringer sitzt das WLAN Modul direkt in der Klappe.

[hain]

Ein kleiner Hinweis noch zu dem Code für den ESP32.
Es ist immer ratsam den Webserver auf dem Board freizuschalten. Dann kann man den ESP auch direkt über seine IP aufrufen und die Anlage auch über die ESP Oberfläche steuern.

web_server:
  port: 80

[mike1]

Jetzt hätte ich mal eine blöde Frage, kann ich das WI-FI modul und den esp32 nutzen oder nur eines von beiden?
beides wäre natürlich schöner TCL App und esp32
lg.

[hain]

Man kann nur das Wi-Fi Modul und den ESP32 verwenden.
Wenn man die TCL App verwendet, dann hat man ja wieder das Cloudproblem. das Ziel ist es ja unabhängig von der Cloud zu sein.

[Atako]

Hallo Zusammen,

Ich würde gerne auch eine Klimaanlage kaufen - Leider bin ich mir total unschlüssig, welche ich am besten nehmen kann. Da ich mich belesen habe und bei manchen die Rede war nur bis BJ 2022 konnte man diese gut integrieren, seitdem nur mit Tokens etc. pp.

Gibt es jemanden unter uns der sich vor kurzem erst eine Klimaanlage Split gekauft hat und die Integration in HA kurz beschreiben könnte?

Vielen Dank

LG Jan

[hain]

Hi Jan,
da sollte man vielleicht ein eigenes Thema von machen, da es
einige Hersteller und Integrationen geht.
Hier geht es halt speziell um anlagen die von TCL gebaut wurden.
Viele Grüße, Hain

[Steuerlexi]

Hi Hain, sehr coole Sache. Ich habe auch die gleiche TCL anlage wie du, nur die 24.000 BTU variante davon. Hast du ein paar Bilder gemacht wie du deinen ESP platine gelötet hast?

USB Stecker <<< Die Dinger müssten doch gehen, oder?

[hain]

Hallo Steuerlexi,

das Ding sollte auch gehen. Ich selber habe meine ersten Versuche mit einem ESP32 DEVKIT V1 gemacht. der hat nicht ganz so viel Pins.

Auf dem ESP32 verwendest du:

PIN an ESP32		Farbe Kabel an USB-A
VIN	Stromversorgung (5V Eingang)	schwarz
GND	Masse	grün
RXD	Serielle Daten empfangen	weiß
TXD	Serielle Daten senden	rot

[Steuerlexi]

Danke Dir.

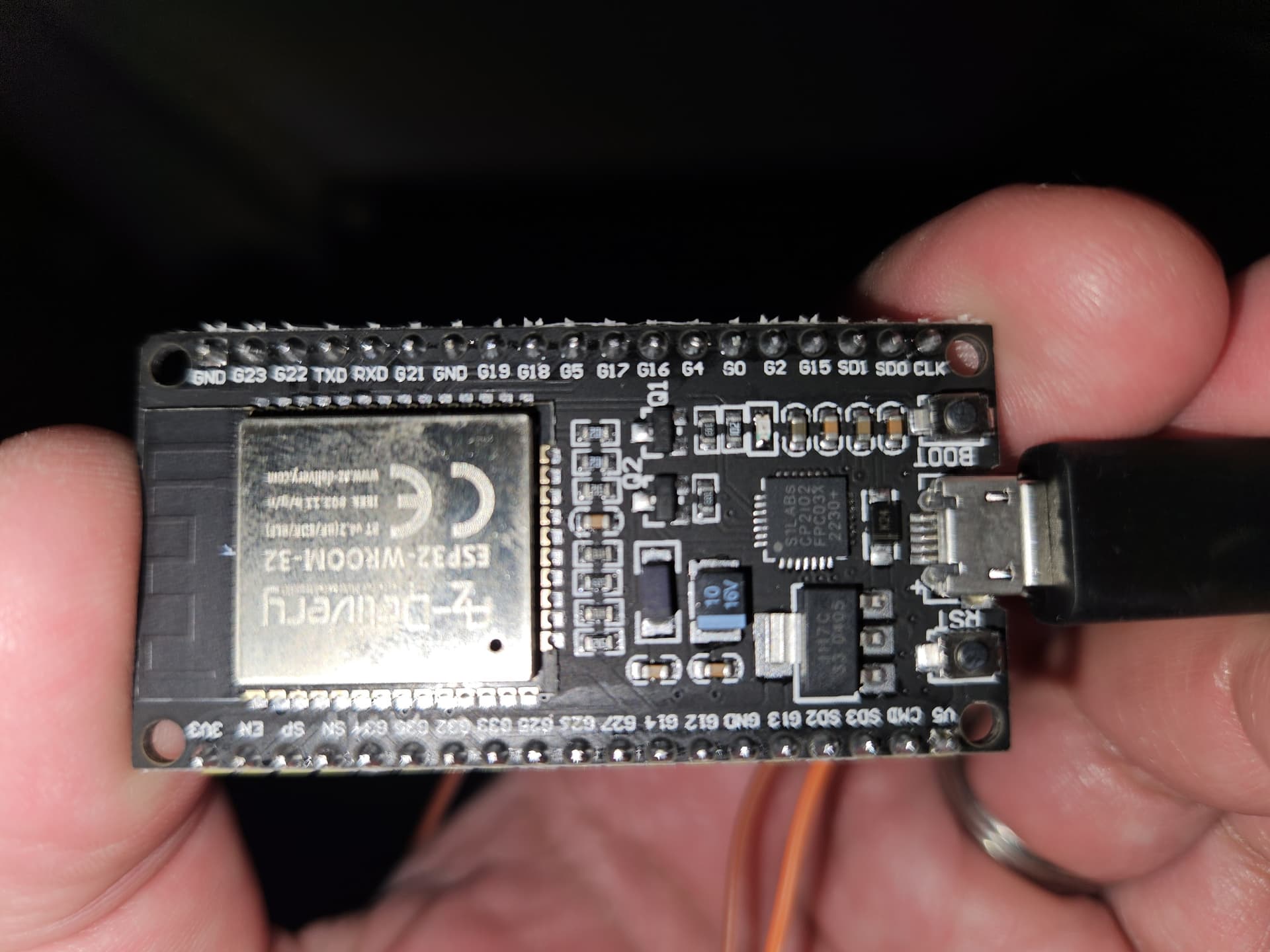

Ich kann VIN gar nicht finden. Wird doch vermutlich der 5V ganz rechts unten sein.

Ist das normal das die Belegung von der logischen USB Belegung abweicht?

[hain]

jetzt habe ich es mal mit einem ESP32-C3 Super Mini realisiert, dass geht genauso gut. Da der ESP32-C3 Super Mini so klein ist, bekommt man ihn auch klasse eingebaut. Nun noch ein Gehäuse drucken und fertig .

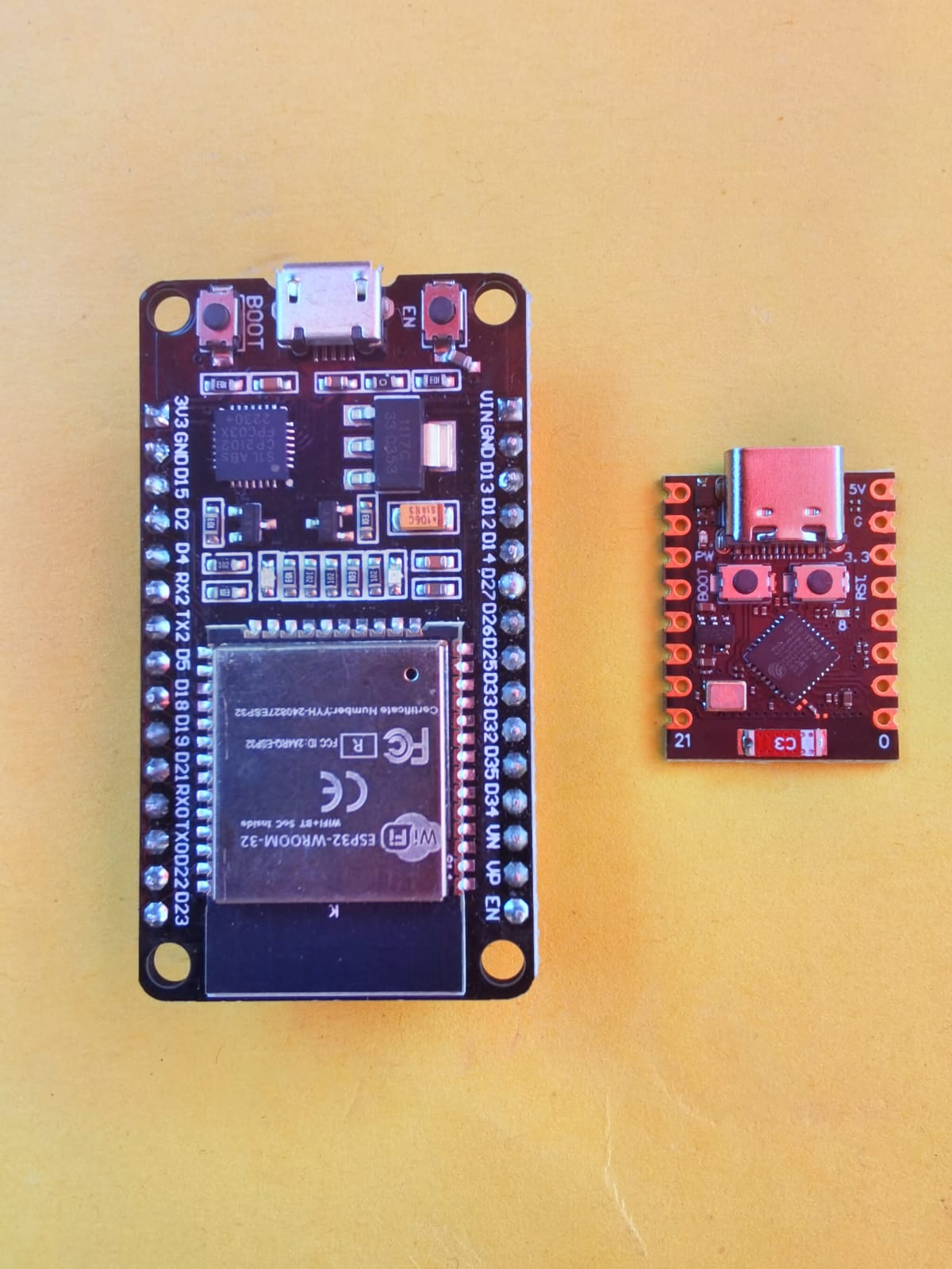

ist schon ein Größenunterschied zwischen dem ESP32 DEVKIT V1 und dem ESP32-C3 Super Mini.

Auf dem ESP32-C3 Super Mini sieht die Tabelle für die Anschlüsse wie folgt aus:

PIN an ESP32-C3		Farbe Kabel an USB-A
5V Eingang	Stromversorgung (5V Eingang)	schwarz
GND	Masse	grün
RXD (20)	Serielle Daten empfangen	weiß
TXD (21)	Serielle Daten senden	rot

Ich hatte etwas Probleme mit dem Empfang, die aktuellen Werte an der Anlage wurden nicht empfangen. Ich habe dann noch die folgenden zeilen in meinen Code eingebaut:

uart:
  tx_pin: GPIO21
  rx_pin: GPIO20
  baud_rate: 9600

Damit sieht alles 1A aus, die Daten aus der Anlage werden enpfangen und die Steuerung funktioniert auch sehr gut.

[hain]

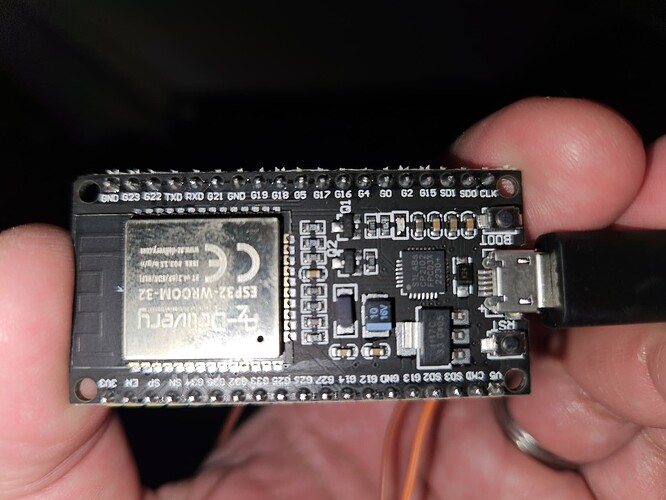

Ich habe gerade mal geschaut, habe auch noch solch einen mit 38 Pins liegen. Ja, es ist der 5V Pin. VIN (Voltage In).

[Steuerlexi]

Das sieht genial aus. Das baue ich auch so nach. Danke Dir. Kannst Du mal ein Bild vom verlöteten Endprodukt zeigen

Das müsste ja passen
C3

@hain und magst du mal dein ganzes yaml teilen ?

[bjoerg]

@hain
Da hast du ja was angerichtet
Ich bin auch schon am basteln…

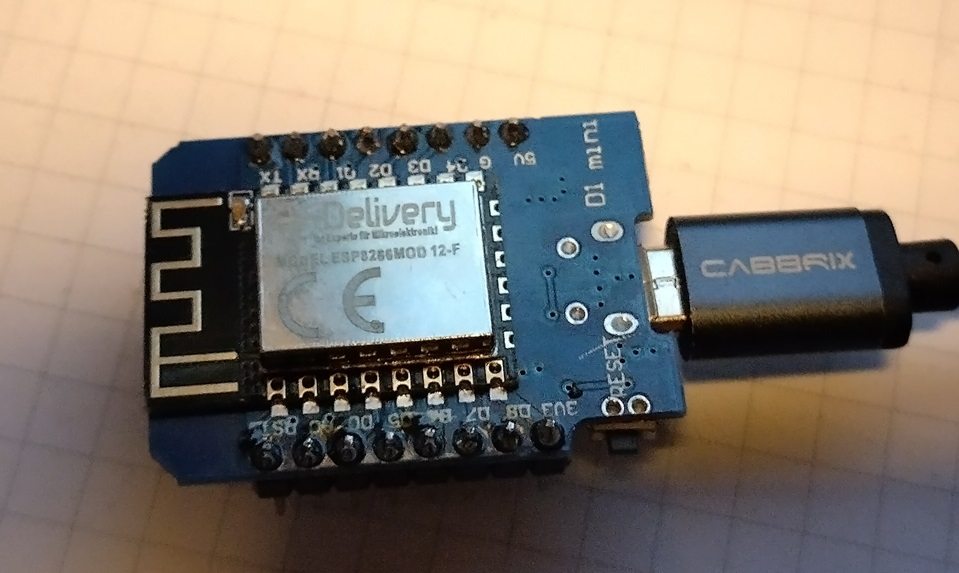

Habe hier noch mehrere D1mini…
ESP-Home ist schon drauf und auch in HA angelernt…

Allerdings tue ich mich noch mit deinen links von GitHub schwer…
Könntest du vielleicht deine Yaml hier teilen ???
Vielleicht verstehe ich das dann besser

Habe mir bei Aliexpress erstmal ein paar Kabel bestellt.
Ich hoffe die passen auch.
