Landys + Gyr E220 Hichi IR Wifi V2 + ttl Lesekopf

[Maverick]

Servus Werte Community, hat jemand zufällig auch einen Landis + Gyr E220 mit Hichi Lesekop am laufen? Ich benötige da mal etwas Support.

Ich habe gleich zwei Landis + Gyr E220 bei mir verbaut und beide mit drei Zählerwerten und frage mich gerade wie ich diese denn mit dem Hichi IR Wifi V2 und zusätzlichen Lesekopf auslesen kann.

Gemäß dieser Anleitung ist der Script wie folgt:

>D
>B
=>sensor53 r
;Set teleperiod to 20sec
tper=10
>M 1
+1,3,s,0,9600,Power
1,77070100600100ff@#,Server-ID,,Meter_Number,0
1,77070100010800ff@1000,Verbrauch,kWh,Total_in,4
1,77070100100700ff@1,Leistung-akt.,W,Power_curr,0
#

Wie gesagt ich habe zwei Zähler und auf jedem 3 Zählerstände:
1.8.1
1.8.2
2.8.0

Und mal ne ganz andere Frage - laut Inbetriebnahme Anleitung soll der Lesekopf mit der Kabelausführung nach oben montiert werden. Ist das bei dem E220 auch so und gilt das auch für das Zusatzmodul?

Laut Info auf der Website des Hersteller müsste der Script für zwei Leseköpfe so aussehen:

>D
>B
=>sensor53 r
;Set teleperiod to 20sec
tper=10
>M 1
+1,3,s,0,9600,Power
1,77070100600100ff@#,Server-ID,,Meter_Number,0
1,77070100010800ff@1000,Verbrauch,kWh,Total_in,4
1,77070100100700ff@1,Leistung-akt.,W,Power_curr,0
2,=h==================
2,77070100600100ff@#,Server-ID,,Meter_Number,0
2,77070100010800ff@1000,Verbrauch,kWh,Total_in,4
2,77070100100700ff@1,Leistung-akt.,W,Power_curr,0
#

Derzeit bekomme ich nur gar keine Werte

[ksneg]

Hallo ich benutze den Hichi Lesekopf mit folgendem Script,allerdings habe ich nur einen einzigen Zähler/Lesekopf.

>D
>B
=>sensor53 r
>M 1
+1,3,s,0,9600,E220

1,77070100010800ff@1000,Gesamtverbrauch,KWh,Total_in,4

1,77070100100700ff@1,Momentanverbrauch,W,Power_cur,0

1,77070100020800ff@1000,Geliefert,KWh,Total_out,4


#

[Maverick]

@ksneg Danke dafür, dass ist auf jedenfall schon mal mehr als ich mit dem Original Script sehe.

Gesamtverbrauch ist scheinbar sogar die Summierte Darstellung von 1.8.1 + 1.8.2

Der Zweite Lesekopf ist ja an den Pins des ersten angeschlossen - ich muß doch dann sicherlich auch die PINS irgendwie konfigurieren oder?

EDIT:

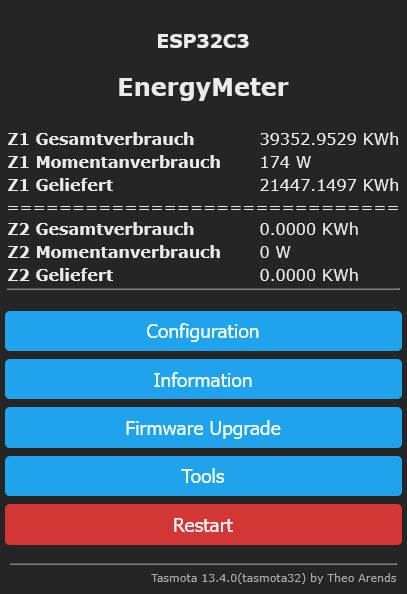

okay ich habe da noch mal am Script geschraubt und nun werden mir beide Zähler in Tasmota angezeigt - nur der zweite (TTL Lesekopf) ohne Werte

>D
>B
=>sensor53 r
>M 2
+1,3,s,0,9600,Z1
+2,3,s,0,9600,Z2

1,77070100010800ff@1000,Gesamtverbrauch,KWh,Total_in,4
1,77070100100700ff@1,Momentanverbrauch,W,Power_cur,0
1,77070100020800ff@1000,Geliefert,KWh,Total_out,4
2,=h==============================
2,77070100010800ff@1000,Gesamtverbrauch,KWh,Total_in,4
2,77070100100700ff@1,Momentanverbrauch,W,Power_cur,0
2,77070100020800ff@1000,Geliefert,KWh,Total_out,4
#

[bigmirror]

Du hast für beide Zähler Pin 3 angegeben. Das kann nicht stimmen, da sie an verschiedenen hängen.
Nach der Website von Hichi, hört der zweite auf Pin 20 oder 4

[Maverick]

So jetzt gebe ich selbst die Lösung dazu - falls es jemand mal benötigt bzw. auch so ein Setup hat. Der Hersteller selbst hat mir die Lösung gegeben. Kurz per Email gefragt und prompt ne Antwort bekommen (auf nem Samstag wohlgemerkt).

Also ich habe nun den zusätzlichen TTL Sensor auf GPIO 20/21 gelegt und den Script wie folgt angeändert:

>D
>B
=>sensor53 r
>M 2
+1,3,s,0,9600,Z1,1
+2,20,s,0,9600,Z2,21

1,77070100010800ff@1000,Gesamtverbrauch,KWh,Total_in,4
1,77070100100700ff@1,Momentanverbrauch,W,Power_cur,0
1,77070100020800ff@1000,Geliefert,KWh,Total_out,4
2,=h==============================
2,77070100010800ff@1000,Gesamtverbrauch,KWh,Total_in,4
2,77070100100700ff@1,Momentanverbrauch,W,Power_cur,0
2,77070100020800ff@1000,Geliefert,KWh,Total_out,4
#

Die GPIO werden hier definiert:
+1,3,s,0,9600,Z1,1
+2,20,s,0,9600,Z2,21

Wobei GPIO 1/3 am Hichi IR selbst festaufgelegt sind und somit nur GPIO 4/5 und 20/21 übrig bleiben.

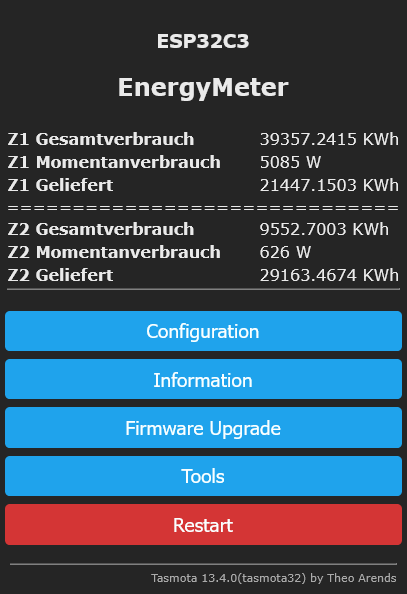

Dann sieht das Resultat so aus:

Jetzt verstehe ich auch die Anleitung
+1= Hichi Wifi V2
+2= Hichi TTL Sensor
3 bzw 20 rx GPIO
s= SML binary message coding
0= counter without pullup
9600= Baudrate
Z1 bzw. Z2= Prefix for WebUi and MQTT
1 bzw 21= tx GPIO

[Maverick]

Nochmal eine kurze Frage an diejenigen die sich mit dem Thema schon besser auskennen…
Wie Ihr seht habe ich nur Gesamtverbrauch Momentanverbrauch und Geliefert

Ich würde gerne in HA den täglichen Gesamtverbrauch erfassen und den auch im Verlauf dann für die Tage ablesen können…

Ich denke dafür muß ich aber irgendwie die Werte in HA selbst berechnen oder?

[bigmirror]

Entweder den Sensor Gesamtverbrauch ins Energy Dashboard packen oder alternativ einen Verbrauchszähler mit täglicher Rückstellung auf den Sensor anlegen.
