Hichi IR WIFI v2 + 2x Hichi TTL v1.1

Installation, HW & HA-OS
1

Hi!

Ich bin gerade dabei meine drei Stromzähler (Strom, PV und Heizung) mit IR Leseköpfen auszustatten und stoße auf Schwierigkeiten.

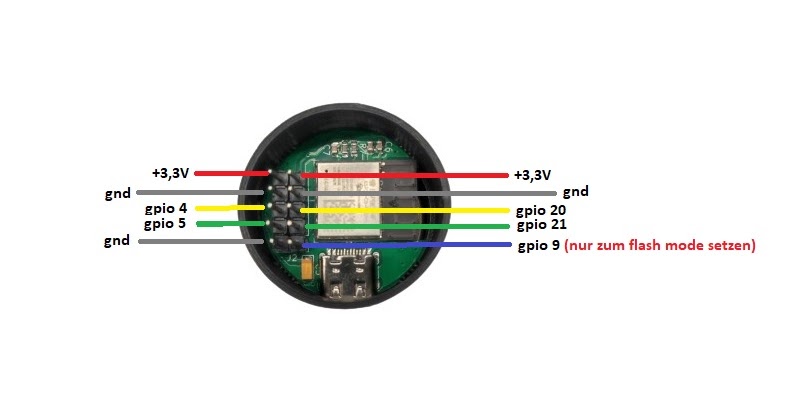

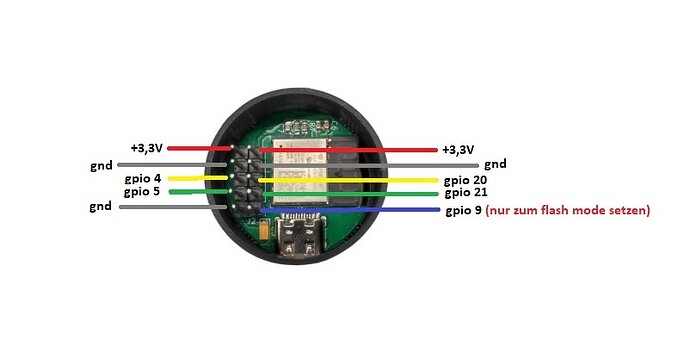

Der Hichi IR WIFI am Stromzähler läuft bereits und ich kann die Zählerstände auslesen (sowohl in Tasmota also auch im Home Assistant). Jetzt habe ich zwei Hichi TTL v1.1 Köpfe besorgt und Anschlusskabel dafür gelötet. Der Kopf an GPIO 4/5 (linke Spalte der Pfostensteckerleiste) scheint zu funktionieren (Lesen habe ich noch nicht getestet, aber die IR Diode blinkt im per Skript gewählten Abstand). Aber der Kopf der an GPIO 20/21 hängt “spinnt”: Die IR Diode leuchtet dauerhaft.

Ein Hardwaredefekt scheint es nicht zu sein - wenn ich die Köpfe tausche wandert das Problem nicht sondern zeigt sich immer beim Kopf an 20/21. Mein Tasmota Skript sieht folgendermaßen aus:

>D
>B
=>sensor53 r
>M 3
+1,3,o,0,300,Strom,1,100,2F3F210D0A,063035310D0A
+2,4,o,0,300,Solar,5,100,2F3F210D0A,063035310D0A
+3,20,o,0,300,Heizung,21,100,2F3F210D0A,063035310D0A
1,1.8.0(@1,Bezug,kWh,Total_in_Z1,1
1,2.8.0(@1,Lieferung,kWh,Total_out_Z1,1
1,C.1(@1,Zähler,,Meter_number,0
2,1.8.0(@1,Erzeugung,kWh,Total_in_Z2,1
2,C.1(@1,Zähler,,Meter_number,0
3,1.8.0(@1,Hochtarif,kWh,Total_in_Z3,1
3,1.8.0(@1,Niedertarif,kWh,Total_in_Z3,1
3,C.1(@1,Zähler,,Meter_number,0
#

Hat einer von Euch ähnliches schon mal gesehen? Bin um jeden Tipp dankbar…

Schönen Sonntag!

2

Der Hichi V2 kann nur 2 Leseköpfe per Hardware Serial auslesen, der dritte muss auf Software Serial umgestellt werden.
Ich vermute mal, dass da dein Problem liegt.
Ändere die Zeile vom dritten Kopf mal so ab:

+3,-20,o,16,300,Heizung,21,100,2F3F210D0A,063035310D0A

Siehe dazu auch die Anleitung von hichi

3

Danke @bigmirror für den Hinweis. Ich bin ein klein wenig weiter gekommen, aber noch nicht ganz da. Folgendes habe ich festgestellt

  • Der 2. Sensor muss wohl an GPIO 20/21 hängen, und der 3. an 4/5
  • Das “-” zur Aktivierung von Software Serial bekommt dann GPIO 4

Auf die Weise habe ich dann immerhin schonmal das Dauerleuchten von IR beim dritten Kopf los bekommen (- bei der 20 hatte bei mir keinen Effekt). Ein periodisches Blinken sehe ich nach wie vor nicht - auch nicht mit der Firmware die Hichi auf der Seite verlinkt. Ich experimentiere weiter und berichte hier…

4

Hi,

hab’ das Problem umgehen können. In meinem Fall geht es darum zwei itron ACE 3000 und einen EFR SGM C4 auszulesen (ja, das Script in meinem ersten Post passt nicht zu der Konfiguration - war erstmal nur für’s Debuggen gedacht).

Die itrons sprechen obis und wollten gepingt werden bevor sie ihre Daten ausgeben - das hat mit dem dritten Kopf nicht funktioniert da ich es nicht geschafft habe ihn dazu zu bringen auf der IR Diode irgendwas zu machen. Aber der EFR gibt seine Daten fortlaufend aus - also liest der dritte Kopf jetzt einfach den aus und gut ist.

Klappt soweit. Das mit dem Soft Serial scheint deutlich fehleranfälliger zu sein aber bisher stört sich Homeassistant nicht daran.
