Fragen zum Energy Dashboard und Hinterlegung der richtigen Werte

[MichaelS]

Hallo,

ich bin neu in der HA Welt und möchte das System nutzen um meine Geräte die aktuell dezentral verwaltet werden zentral zu visualisieren. Dazu möchte ich gern das Energy Dashboard nutzen um folgende Geräte hinzuzufügen:

Huawei 30KTL M3 Wechselrichter (mit DTSU666)

Shelly Pro 3EM

Zendure 2400ac+

Alle 3 Geräte habe ich bereits im HA hinzugefügt und erhalten auch aus meiner Sicht valide Werte. Ein kleines Flow Chart mittels Power Flow Card Plus funktioniert auch.

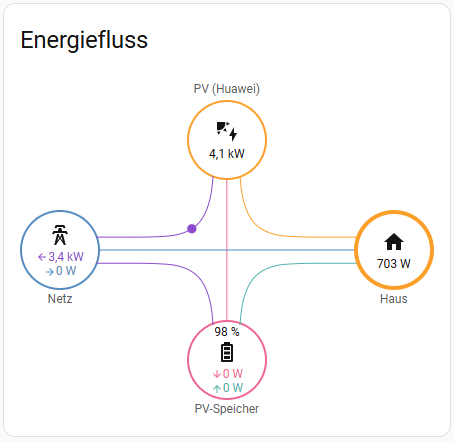

Bild Power Flow Card:

Ich habe verstanden das ich die gleichen Entities nicht im Energy Dashboard verwenden kann (da wird kwh benötigt).

Die folgenden Werte nutze ich im Power Flow Card Plus:

GRID: shelly_leistung

Solar: Wechselrichter_Eingangleistung

Batterie: ac_Batterieleistung

Batterie Status: ac_Batterieladezustand

Home: shelly_leistung

Ich habe die folgenden Helfer bereits nach Recher angelegt:

Name: Akku entladen (kwh)

Sensor: Batterieenladeleistung

Methode: Linke Riemansche Summe

Name: Akku geladen(kwh)

Sensor: Batterieladeleistung

Methode: Linke Riemansche Summe

Name: Solar Ertrag (kwh)

Sensor: Wechselrichter_Wirkleistung

Methode: Linke Riemansche Summe

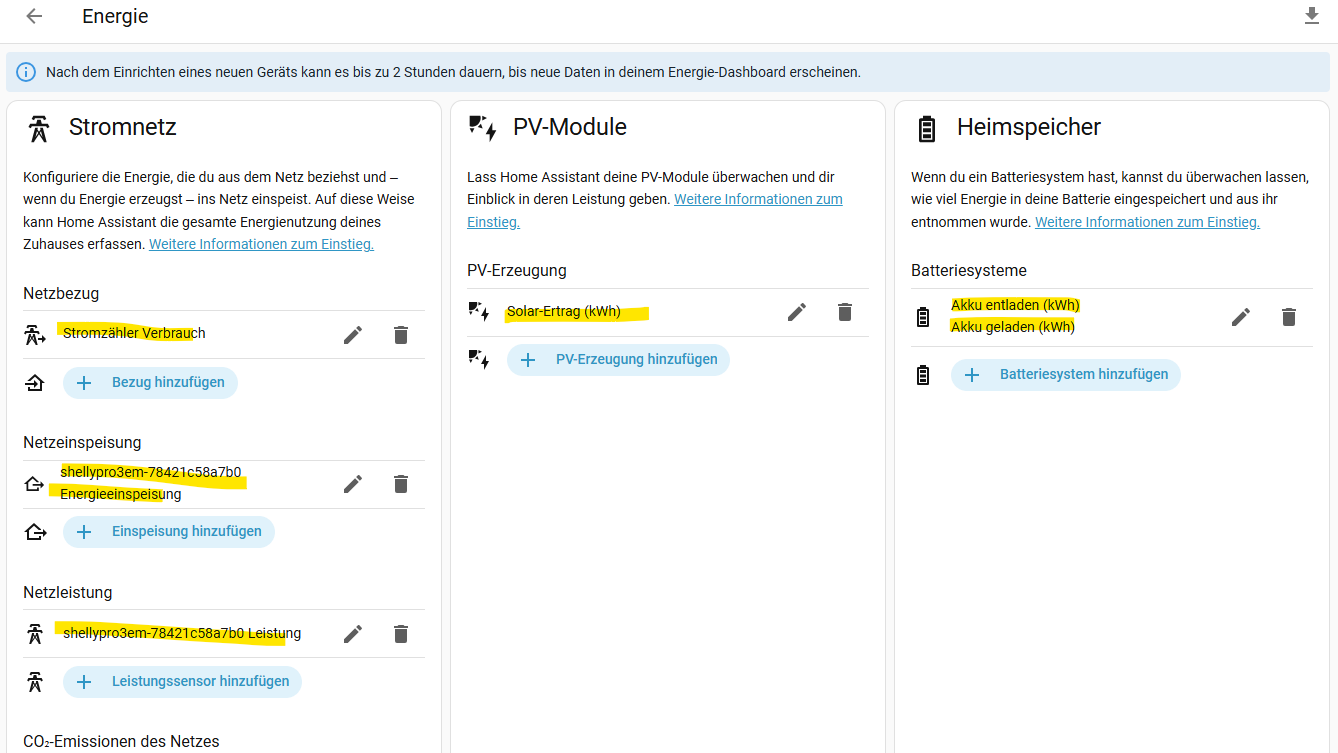

Die folgenden Einstellungen habe ich beim Energy Dashboard hinterlegt:

Netzbezug: Stromzähler verbrauch

Netzeinspeisung: Stromzähler Exportierte Energie

PV-Erzeugung: Solar Ertrag (kwh)

Batteriesystem: In Batterie geladen → Akku geladen(kwh)

Batteriesystem: Aus der Batterie geladen → Akku entladen (kwh)

Leider sind die Werte ich dann erhalten nicht richtig, ich verstehe hier noch nicht wo das Problem ist und hoffe jemand kann mir hier einen Tipp geben.

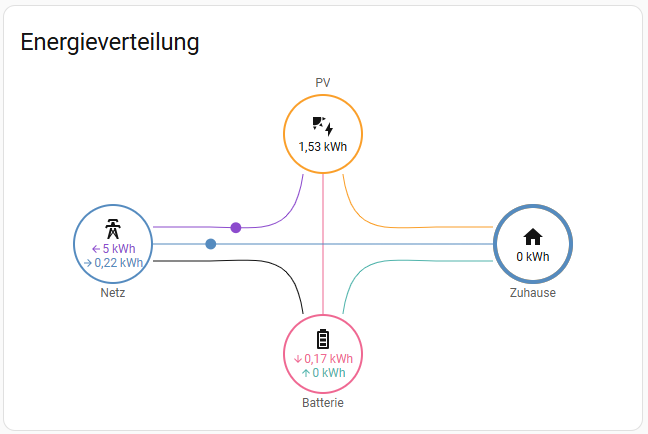

Bild Energy Dashbaord:

Vielen Dank schon einmal für eure Hilfe und Angegungen!

[HaGoDo]

So ganz verstehe ich nicht, was du da gemacht hast und wozu die Helfer dienen.

Es sieht aber so aus, als würdest du Energie und Leistung vermischen.

Eine Leistung wird in W oder kW gemessen, kWh ist eine Energie.

[MichaelS]

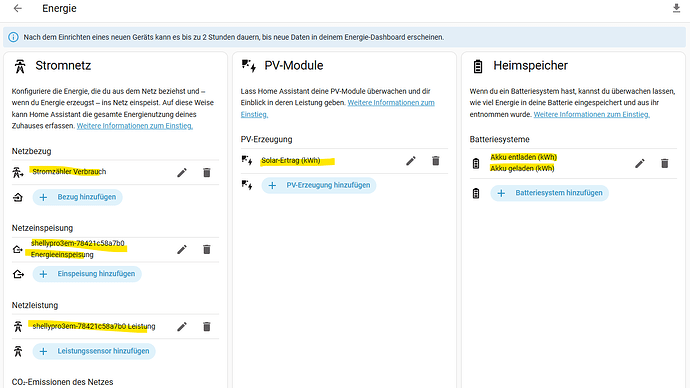

Hallo, ich gebe zu für mich ist das Thema schwer zu verstehen … ich versuche das Energy Dashboard mit plausiblen Werten zu füllen und weiß nicht was ich hier richtiger Weise eintragen muss:

Noch eine Frage … kann es sein das die Werte erst nach einem Tag plausibel sind, da die Werte ja die Gesamtmenge darstellen (nicht die aktuellen Wert) und das HA die Stunden/Tageswerte errechnet ?

by HarryP: Zusammenführung Doppelpost (bei Änderungen oder hinzufügen von Inhalten bitte die „Bearbeitungsfunktion“ anstatt „Antworten“ zu nutzen)

[HaGoDo]

Anhand deines Bildes kann man sehr wenig erkennen.

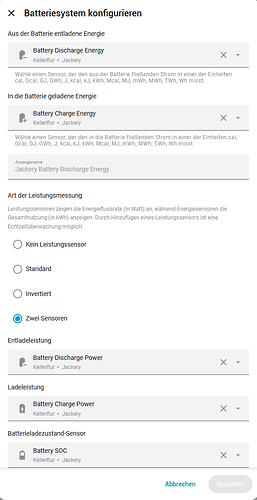

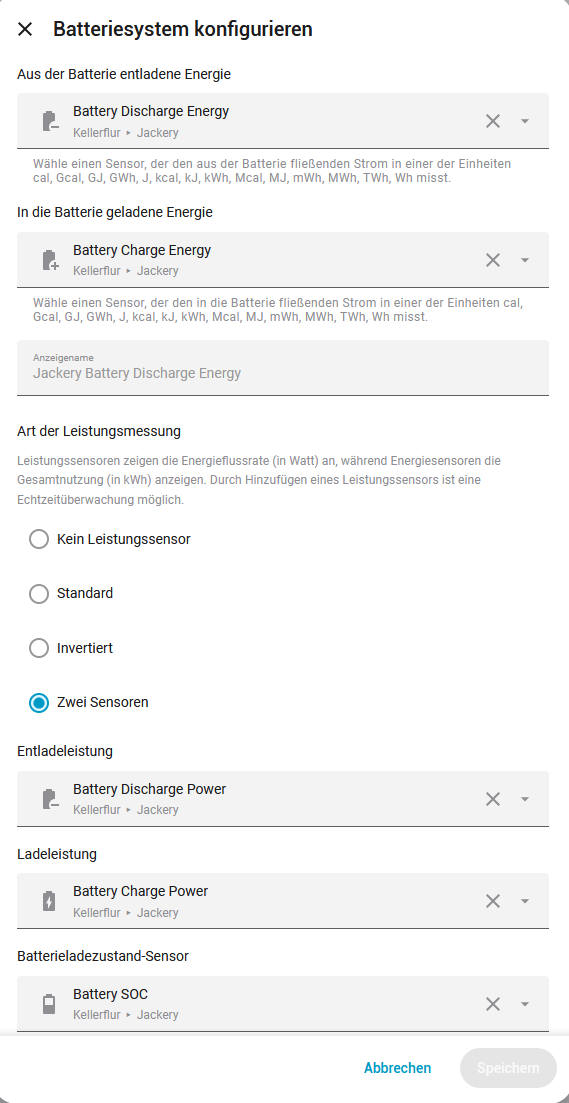

Bei mir sind z.B. für die Batterie 5 Sensoren eingetragen: 2 für die Energie (Entladen und Laden), 2 für die Leistung (Entladen und Laden) und 1 für den Batterieladezustand.

Hast du Sensoren direkt für den Stromzähler oder kommen die Werte auch vom Shelly? Hat der Shelly nur einen Werte für die Netzleistung (mit plus/minus für Einspeisung bzw. Netzbezug) oder getrennte Sensoren?

[MichaelS]

Hallo,

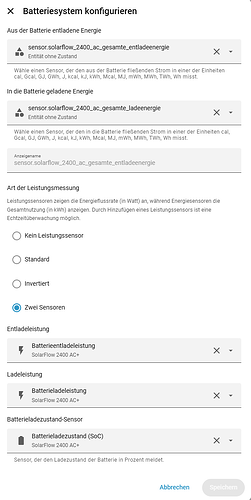

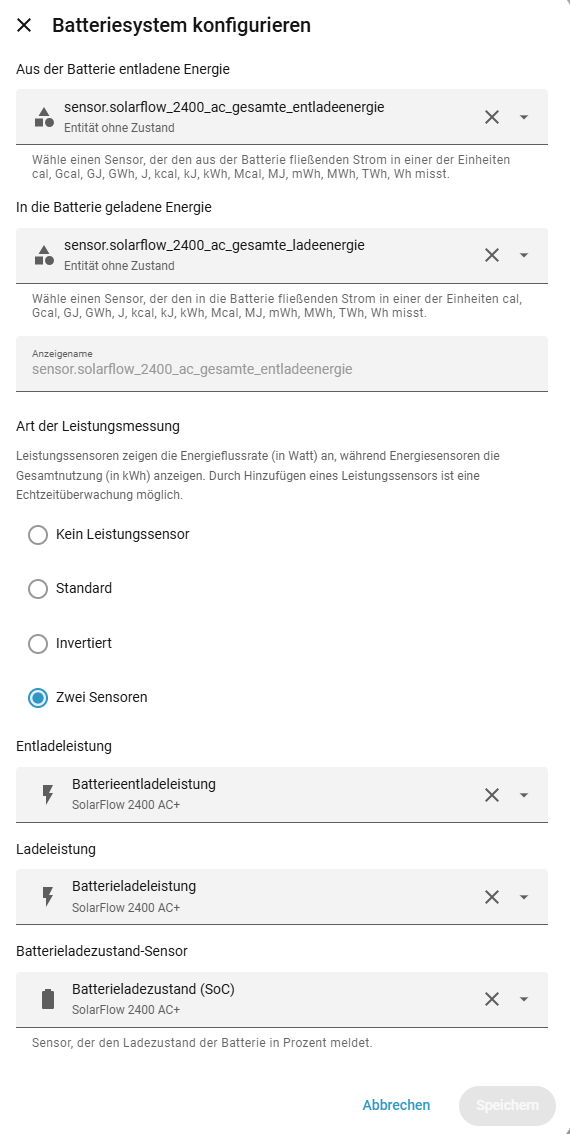

ich hatte noch nicht die neuste HA Version drauf … jetzt habe ich bei der Batterie auch 5 Werte:

Die Werte für den Stromzählen kommen entweder vom Shelly oder vom Wechselrichter (über den DTSU666). Der Shelly hat ein Wert pro Phase sowie eine Gesamtleistung.

Ist es denn richtig das der Chart die Gesamtmenge pro Tag und nicht den Aktuellen Wert anzeigt ?

[HaGoDo]

Die Eintragungen für das Batteriesystem sind richtig.

Der Wechselrichter weiß nichts von deinem Stromverbrauch. Der kennt nur die erzeugte PV-Energie und die aktuelle Leistung. Das Smartmeter DTSU666 sollte die aktuellen Werte für Einspeisung und Strombezug (in W oder kW) sowie die dazugehörigen Gesamtwerte (in kWh) liefern.

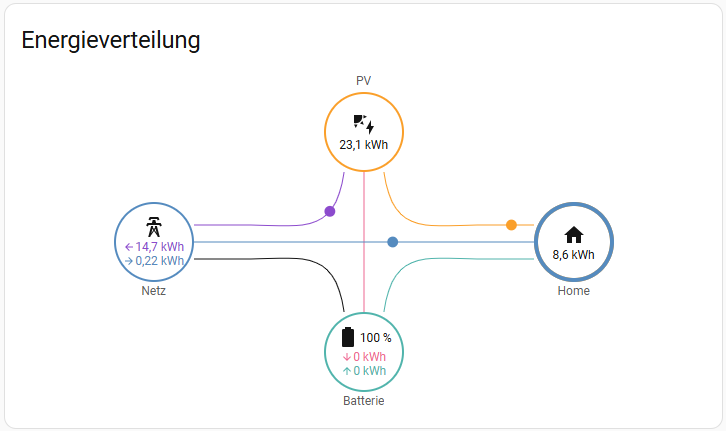

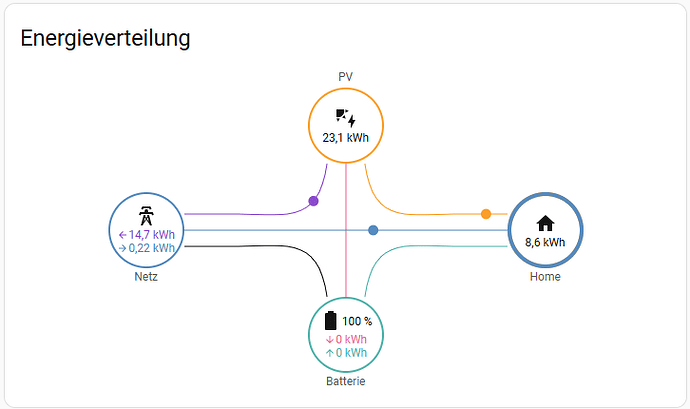

Es ist völlig richtig, dass die Grafik nicht die aktuellen wwerte, sondern die Tageswerte liefert. Schließlich heißt die Grafik Energieverteilung und nicht Leistungsverteilung.

[MichaelS]

Hallo,

Vielen Dank für den Input, ich denke jetzt funktioniert es.

Mit freundlichen Grüßen

Micha
