Anbindung eines zweiten IR Lesekopf von Volkszähler an einen vorhandenen mit ESP-01

Gadgets, Geräte, Sensoren & Aktoren
1

Hallo zusammen,
ich habe mir vor Kurzem einen IR Lesekopf EHZ Volkszähler von Hichi bestellt. Funktioniert bisher super und im Energiedashboard wird auch alles angezeigt.

Jetzt habe ich einen zweiten Zähler von der Wärmepumpe direkt neben dem ersten Zähler für den Hausstrom. Daher dachte ich mir, ob man nicht einen zweiten IR Lesekopf für den zweiten Zähler über den ersten Lesekopf mit dem ESP-01 laufen lassen könnte.

Was denkt ihr? Wäre das grundsätzlich möglich? Kennt jemand die Pin-Belegung vom Hichi und an welchen Pin müsste ich den zweiten Lesekopf anschließen?
Reicht die Spannung überhaupt für beide aus?

Dazu müsste noch das Skript auf dem ESP Tasmota angepasst werden. Könnt ihr mir dazu Infos geben, was geändert werden müsste? Es sind beides iskraemeco_mt681.

Das Skript sieht aktuell so aus (1 Sensor):

>D
>B
=>sensor53 r
>M 1
+1,3,s,0,9600,MT681
1,77070100010800ff@1000,Total Consumed,KWh,Total_in,3
1,77070100100700ff@1,Current Consumption,W,Power_cur,0
1,77070100240700ff@1,Current Consumption P1,W,Power_p1,0
1,77070100380700ff@1,Current Consumption P2,W,Power_p2,0
1,770701004c0700ff@1,Current Consumption P3,W,Power_p3,0
1,77070100000009ff@#,Service ID,,Meter_id,0|
#
2

Hi.

Soweit ich es noch im Kopf habe geht es nicht.

Warum keinen zweiten D1 nehmen? Die kosten doch nix und du sparst arbeit. Schließt zudem Fehlerquellen aus usw.

3

Hallo Edding,
ja, das ist natürlich die einfache Variante.

4

Moin,
ich kenn mich jetzt nicht gut aus aber ist die 1,...nicht der Pin?
wen du jetzt ein 2. anschließt müsste du da dann den entsprechenden Pin hinschreiben.

Habe nur eben schnell dashier überflogen:

LG
Tobi

5

Hallo Tobi,
meine späte Antwort: Vielen Dank für deinen Hinweis. Der Link zum Forum hatte zwar nicht die direkte Antwort aber gute Hinweise.
Ich habe die Lösung für mich gefunden und möchte sie gern abschließend teilen.
In Tasmota funktioniert es, die Werte beider Zähler/Leseköpfe werden mir angezeigt.

grafik
grafik1100×954 128 KB

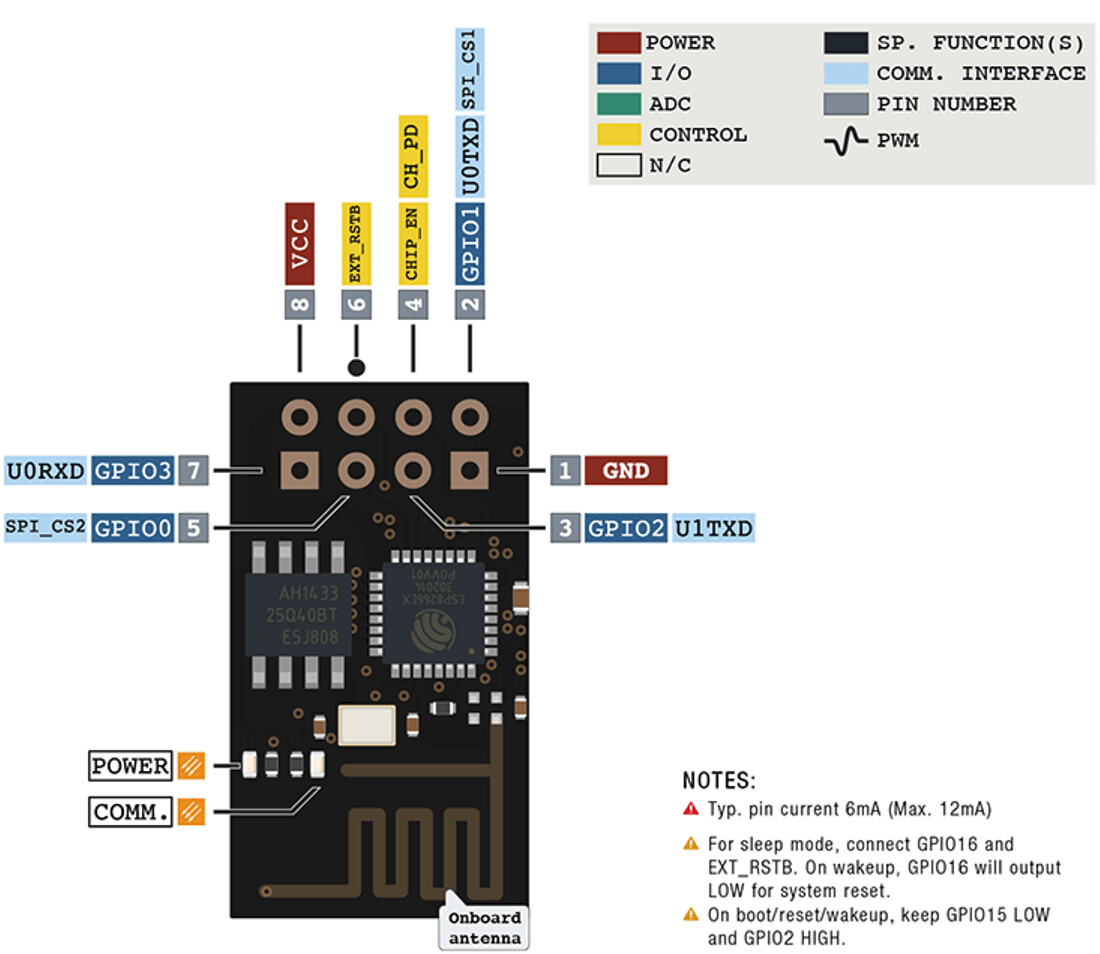

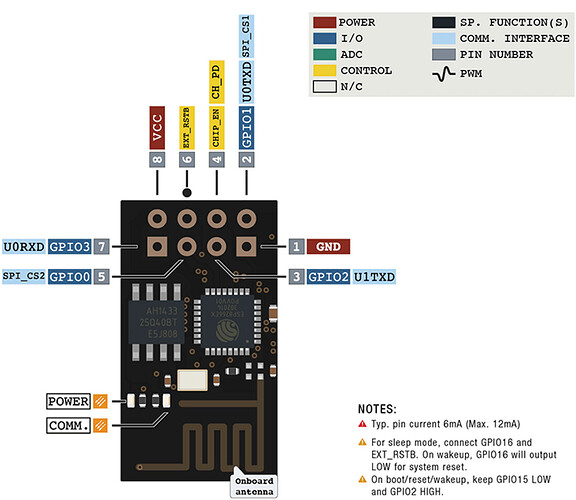

IR-Lesekopf ESP01
Anschluss PIN-Belegung
IR Lesekopf 1 VCC VCC (8)
GND GND (1)
RX GPIO3 (7)
TX GPIO1 (2)
IR Lesekopf 2 VCC VCC (8)
GND GND (1)
RX GPIO0 (5)
TX GPIO2 (3)

Mein Tasmota-Skript dazu:

>D
>B
=>sensor53 r
>M 2
+1,3,s,0,9600,HSMT681
+2,2,s,0,9600,WPMT681
1,77070100010800ff@1000,Total Consumed,KWh,Total_in,3
1,77070100100700ff@1,Current Consumption,W,Power_cur,0
1,77070100240700ff@1,Current Consumption P1,W,Power_p1,0
1,77070100380700ff@1,Current Consumption P2,W,Power_p2,0
1,770701004c0700ff@1,Current Consumption P3,W,Power_p3,0
1,77070100000009ff@#,Service ID,,Meter_id,0|
2,77070100010800ff@1000,Total Consumed,KWh,Total_in,3
2,77070100100700ff@1,Current Consumption,W,Power_cur,0
2,77070100240700ff@1,Current Consumption P1,W,Power_p1,0
2,77070100380700ff@1,Current Consumption P2,W,Power_p2,0
2,770701004c0700ff@1,Current Consumption P3,W,Power_p3,0
2,77070100000009ff@#,Service ID,,Meter_id,0|
#

Ergebnis:

grafik
grafik803×422 10.8 KB

Vielen Dank für eure Unterstützung!
