Frage: Hallo zusammen, ich habe ein massives Problem mit der Durchflussmessung meines Sonoff Smart Water Valves (Zigbee) unter Zigbee2MQTT.
Das Problem: Seit heute zeigt das Gerät eine Durchlaufmenge von permanent 0 an, obwohl laut Wasserzähler ca. 200 l/h fließen.
Wichtige Fakten zur Eingrenzung:
Gestern funktionierte der Sensor noch einwandfrei! Es wurden keine physischen Änderungen an der Leitung vorgenommen.
Ich habe zwei weitere Ventile desselben Modells im Einsatz (ebenfalls Firmware 4100), die weiterhin völlig korrekt messen.
Das Ventil lässt sich schalten, aber der flow-Wert aktualisiert sich in Z2M einfach nicht mehr.
Setup:
Gerät: Sonoff SWV
Firmware: 4100
Bridge: Zigbee2MQTT
Da es gestern noch lief und die anderen Ventile funktionieren, schließe ich einen generellen Bug in Z2M oder einen falschen Einbau aus. Es wirkt, als hätte sich die interne Software des Sensors “aufgehängt” oder sendet keine Updates mehr an den Coordinator.
AN / AUS kommt wohl aber an.
Hat jemand einen Tipp, wie man den internen Zähler/Sensor des Ventils neu triggert, ohne direkt einen Werksreset durchzuführen? Oder ist dieses plötzliche Sterben der Messfunktion bei der FW 4100 bekannt?

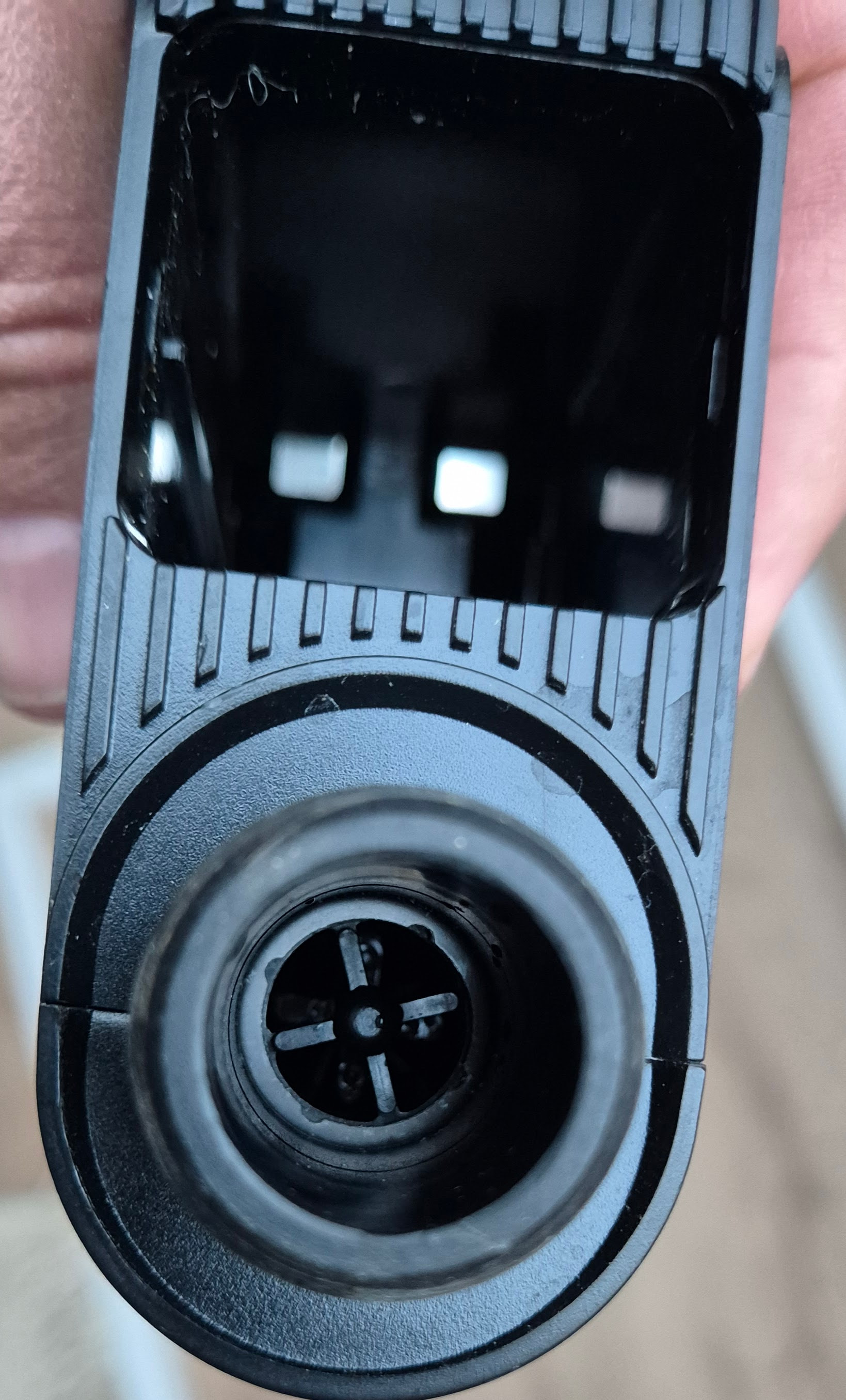

folgendes habe ich inzwischen als Ursache der ausbleibenden Durchflussmessung herausgefunden: Im Ventil sitzt ein kleiner “Propeller”, mit dem wohl der Durchfluss gemessen wird.

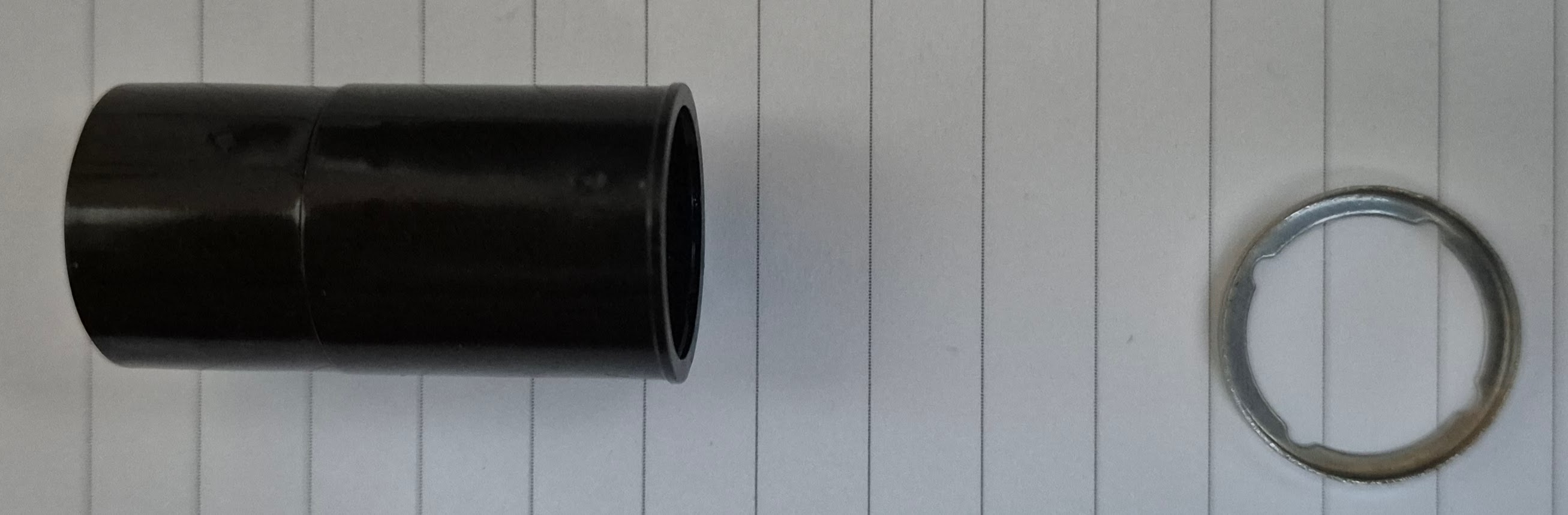

Es hatte sich also gelöst. Normalerweise sitzt es ca. 3,2cm tief in dem Schaft. Es wird durch einen kleinen Metallring gehalten. Wenn sich diese Halterung löst, wird der Propeller durch den Wasserstrom nach unten gedrückt bzw. rutscht schon durch die Schwerkraft runter und (so vermute ich) dies ist die Ursache, warum kein Durchfluss mehr gemessen wird.

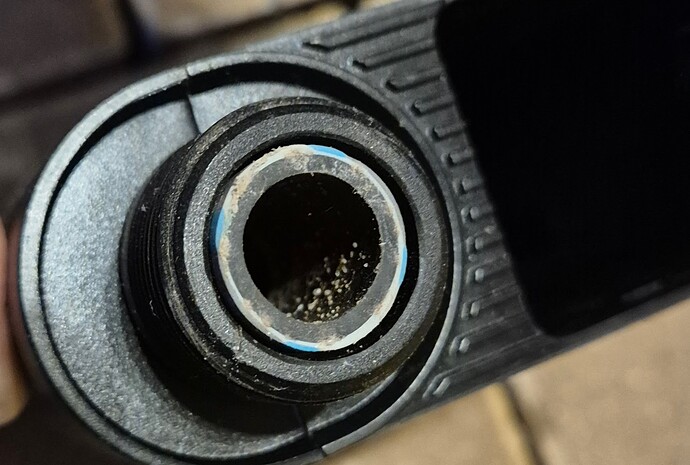

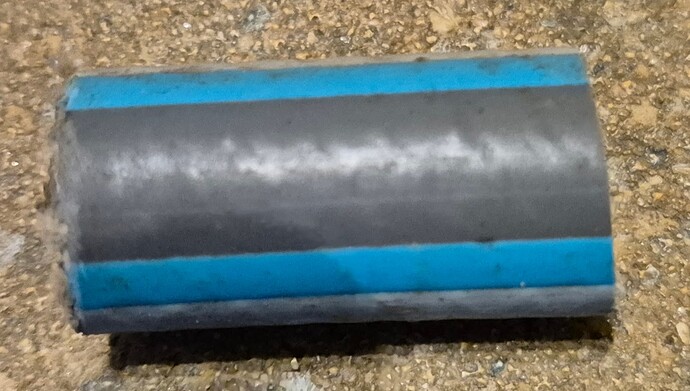

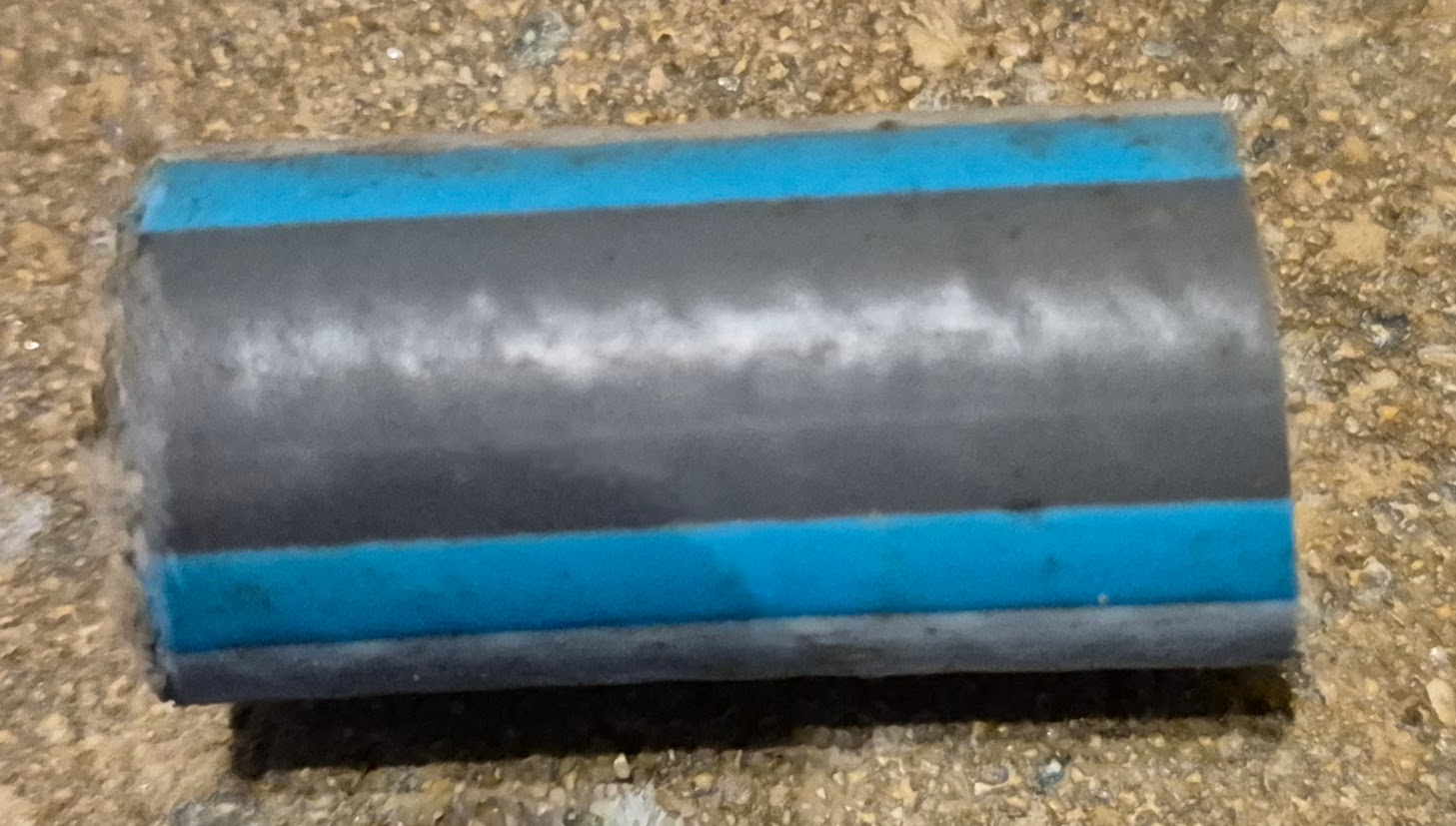

Ich habe das wieder eingesetzt und vorsichtshalber zur Fixierung in der richtigen Lage ein Stück Gartenschlauch darunter eingesetzt (3,1cm lang).
Dann hat alles wieder funktioniert.
Vielleicht ist das bei Dir auch die Ursache.
Viele Grüße
Christian
PS: Da neue Benutzer (wie ich) nur zwei Bilder einfügen können, versuche ich im anschließenden Post noch zwei weitere Bilder zu ergänzen, um es anschaulicher zu machen.
Moin Christian
Hast du mal geprüft, was da jetzt an Werten ankommt und ob das plausibel ist?
Durch den Einschub des Gartenschlauchstück hast du “massiv” in die Strömungsmechanik eingegriffen.
Ich habe meine Gedanken mal zusammenfassen lassen.
Zusammenfassung
Ich habe die Vermutung, dass die Reparatur eines Durchflussmessers (Propeller fixiert durch eine eingeschobene Hülse statt Klemmring) die Messwerte massiv verfälscht. Hier die strömungsmechanischen Gründe:
Kontinuitätsgesetz & Geschwindigkeit: Durch die Hülse wird der Querschnitt verengt.
Da das Medium bei gleichem Volumenstrom in der Verengung schneller fließen muss (Formel: Q = A1 * v1 = A2 * v2), registriert der Propeller eine höhere Geschwindigkeit. Der Sensor „denkt“ weiterhin, der alte Querschnitt sei aktiv, und zeigt einen zu hohen Durchfluss an.
Bernoulli-Effekt & Rückstau: Da die Verengung (Hülse) direkt hinter dem Propeller liegt, entsteht ein Stau-Effekt und ein verändertes Druckgefälle. (p + 0,5 * rho * v^2). Die Strömung wird gezwungen, sich vor der Hülse neu zu ordnen, was zu Turbulenzen führt.
Gestörtes Strömungsprofil: Die Kalibrierung des Sensors basiert auf einem laminaren Profil im Original-Durchmesser. Die Hülse wirkt wie eine Drossel/Blende, die das Profil verzerrt und Wirbelablösungen direkt an der Messstelle erzeugt.
Fazit: Die mechanische Fixierung ist zwar stabil, aber die hydraulische Kalibrierung ist hinfällig. Ohne Neukalibrierung liefert der Sensor aufgrund der geänderten Geometrie und der daraus resultierenden lokal höheren Fließgeschwindigkeit keine verlässlichen Daten mehr.
die Messwerte sind noch (so genau) wie vorher. Der Durchlass obhalb der Messeinrichtung ist erheblich viel kleiner. Allerdings habe ich das Ventil vor einer Gardena Microdip Bewässerung, die nur max 0,7m³/h abnimmt. Für höhere Durchsätze habe ich es nicht getestet.
