Allgemeine Frage zu euren Umsetzungen Thema Lauflicht / Flowing Effekt

Allgemein
1

Guten Abend zusammen,

ich bin bei Youtube über ein Thema gestolpert was ich sehr interessant finde.

Wir alle kennen und nutzen vermutlich irgendwo an irgendeiner Stelle im Haus / der Wohnung einen LED Stripe.

Diese gibts ja mittlerweile in den verschiedensten Versionen biegsam, rgb, rgbw, verschiedenste Abstände der LEDs für knackigere Farben, mit Ummantelung und ohne, wlan, bluetooth, zigbee, matter und was es da nicht alles tolles gibt.

Dann kamen ja die einzelnen Segmentsteuerungen dazu wie bei Govee sprich verschiedene Farben auf einem Stripe… leider nach wie vor nicht per Home Assistant steuerbar, da Api-seitig nicht verfügbar…

Ja und wie es meistens so ist kommen die Damen und Herren aus Fernost als erstes mit neuen Spielerein, die das ZuHause wieder etwas interessanter gestalten können. So auch beim Thema flowing effect.

Während nahezu alle verfügbaren Anbieter auf dem deutschen Markt wiedermal pennen, haben chinesische Anbieter ein System entwickelt, um die einzelnen LEDs eines Stripes nacheinander ansteuern und so eine Art Lauflicht kreieren zu können.

Der ein oder andere wird jetzt vielleicht sagen „JA mein Stripe kann das ja auch schon lange…!!!“ ja das mag sein, aber kann er denn auch bei LED 1 anfangen bis LED 300 nacheinander aufleuchten bis der ganze Stripe leichtet UND dann NICHT von vorne beginnen in einem Loop?

Ich tippe ganz stark auf nein. Falls doch genau dafür ist dieser Post hier gedacht! Her mit den Infos :smiley:

Ich habe jetzt schon eine längere Zeit recherchiert, aber es scheint absolut nix zu geben, was diesen total schönen Effekt erzeugen kann. Gerade für Treppen stelle ich mir das mega gut vor. Oder im
Bad am Spiegel statt einfach nur AN / AUS per Bewegungsmelder mit diesem Effekt ! Geil!

Vielleicht hat der ein oder andere schon per ESP so einen Effekt selber umsetzen können? Es gibt auf Youtube dazu einige BauLösungen, allerdings schaut man dann in die Kommentare melden sich dort Elektriker die sagen „das fliegt dir bald um die Ohren“ oder „das ist grob fahrlässig so eine Anleitung hier den Menschen vorzugeben“.

Ergo als Nichtelektriker erstmal die Finger weg davon und mal kurz hier in die Runde der Profis einklinken was ihr dazu sagt, ob es fachmännische Ideen für Umsetzungen gerade in Kombi mit Home Assistant gibt.

Ich bin sehr auf eurer Feedback gespannt!

Beste Grüße

Hier ein Beispielvideo zu diesem flowing effekt: https://youtube.com/shorts/liyWIbXfkw4?si=uiOPXefSMXEjGyUs

2

Meintest du das mit Bastellösung?

Aber ja, ein out-of-the-box Lauflicht wäre schon nice.
Zu der Bastelei konnte ich mich auch noch nicht aufraffen.

3

Das geht ganz einfach mit WLED. Es gibt auch eine HA-Integration.

Du schaust die falschen Youtubefilmchen wenn gleich alle nörgeln :slight_smile:

4

Schau dir wirklich mal WLED an, wie @phettsack es schon vorgeschlagen hat. Kann ich sehr empfehlen, denn ich hab auch erst mit Govee & Co angefangen. Die Lernkurve ist sehr steil, weil du wirklich für alles super Anleitungen und auch viele YT-Videos findest.

Wenn du nicht viel an einer Platine basteln und wenig bis gar nicht löten willst, dann schau dir das hier mal Dig2Go an. Nur noch LED-Stripe dran, WLAN verbinden und los.

5

Auf der WLED-Seite gibt es auch einige fertige Controller.
Wie die Werbung in anderen Foren sagt: Da wird jeder fündig.

9

@silberfuxx
Das ist auch eine abgefahrene Idee für Treppenstufen! Das muss ich mal im Auge behalten :smiley:

Ich suche nach einer technischen Lösung für so etwas: Flowing Light Effect

Das Ding ist, es gibt dazu immer mehr Videos die das Ganze Verbaut an Spiegeln, Treppen, Decken und Co. zeigen, aber darunter in den Kommentaren sind dann Tausende Fragen “Wo kann ich das kaufen”… leider nirgends eine Antwort.

@phettsack
Danke für den Link! WLED wurde auch in den gezeigten Tutorials gezeigt. Allerdings war das “Nörgeln” da immer bezogen auf die technische Umsetzung, Anzahl der LEDs + Netzteil. Es fehlen angeblich immer irgendwelche Widerstände die man noch einlöten soll. In den Tutorials funktioniert das Ansprechen der einzelnen LEDs super, aber wenn dann dort Viele schreiben, dass geht hoch, oder fakelt irgendwann ab, dann denkt man zwei mal drüber nach, ob man das tatsächlich so nachbauen möchte.

Problem ist oftmals die Verdrahtung von Netzteil zu ESP & LED-Stripes. Das Netzteil braucht gerade bei 5 Meter mit 300 LEDs + ja ordentlich Power. In den Tutorials wurde dann immer einfach der ESP mit an das Netzteil geklemmt und hierbei gab es dann immer die Aufschreie. Obs wirklich problematisch ist kann ich halt null nachvollziehen ohne Ahnung von Elektrizität zu haben :smiley:

@ttarzan
Uuuh das Dig2Go Ding sind ja gut aus. Der Anfang über Govee ist glaube ich immer ganz gut. Ich hab damals mit reinen Tuja Wlan LEDs angefangen im Haus, dann Govee dazugekauft, dann noch andere Geräte von anderen Anbietern alle mit eigenen Apps sodas man den Überblick verloren hat :sweat_smile:

Bin dann komplett umgestiegen auf Philips Hue dachte ey das ist es. Super schnelle Einrichtung und extrem stabil zu den anderen Geräten.

Dann bin ich auf Home Assistant gestoßen und dachte SHIT warum wusste ich das nicht früher :smiley: Da Hue ja unglaublich teuer ist so viel Geld verbrannt. HA eingerichtet und alle anderen Geräte WLAN, Zigbee und Co wieder rausgekramt. Ein Traum alles in einer App zu haben inklusive Roboter und Sicherheitssysteme.

Und jetzt wo alles super läuft und keine Probleme mehr macht wirds einen plötzlich langweilig und man möchte Dinge optimieren :smiley: Daher ist dieser LED Effekt einfach perfekt um mal etwas einzubauen, was man noch nicht überall gesehen hat :smiley:

@phettsack
Danke dir! Das schau ich mir auch noch mal genauer an.

:crayon:by HarryP: Zusammenführung 4-fach Posting!

10

Da braucht man schon ein ordentliches Netzteil. In WLED kann man auch eine Strombegrenzung einstellen. Das berechnet dann aus Anzahl der LEDs wieviele davon maximal gleichzeit an sein dürften. Bei Effekten sind selten alle auf einmal an. Dennoch ist ein ausreichend dimensioniertes Netzteil besser als eins was auf Kante installiert ist.
Wichtig, bei 5 Metern muss man zwischendurch nochmal Versorgungsspannung einspeisen.
Den ESP kann man schon direkt mit ans Netzteil klemmen, macht ja Sinn nicht verschiedene zu verwenden. Bei den fertigen Modulen ist dann die Ansteuerung für den Streifen schon mit drin.
Die WS2812er-LEDs brauchen offiziell 5V und aus dem ESP kommen nur 3.3 raus. Meistens gehts aber schon so. Die erste LED kann man dann noch als Opferled verwenden, die verstärkt das Signal und gibt es an die anderen weiter.
Ansonsten lieber zum fertigen Controller greifen, das sieht dann auch ordentlicher aus mit der Verkabelung. Dabei lieber gleich zu einem mit ESP32 greifen.
Effekte gibts bei WLED jede Menge, so ein Lauflicht wirst du sicher finden:Effects - WLED Project

11

Danke dir für die ausführlichen Infos !!!

Ich habe mir jetzt bei Amazon einfach mal alles zusammengesucht.

Der ESP32 kommt aber erst Montag, dafür ist ein ESP8266 v3 bereits da freu

Der erste 5m Stripe, Kabel und ein Netzteil sind ebenfalls heute eingetroffen und ich hab mich direkt ans Werk gemacht.

Was ein holpriger Start.

Der ESP hat nur 3 mal blau geblinkt als ich ihn an den Mac angeschlossen habe. Fehlersuche im Netz ergab viele mögliche Fehlerquellen. Andere Kabel versucht kein Erfolg. Windows PC versucht kein Erfolg. Treiber dazuinstalliert kein Erfolg.

Das war einer dieser Momente wo man denkt, alles klar es soll einfach nicht sein. Direkt einen kaputten ESP geliefert bekommen… Aber man gibt ja nicht einfach auf.

Dann bin ich irgendwann auf einen kleinen Hinweis gestoßen, ein User schrieb, dass er die Reset Taste auf dem ESP gedrückt halten musste und erst dann im ESPHome Flasher das Gerät angezeigt wird.

Tatsache! Das war es bei mir auch. Das Flashen mit WLED 0.14 klappte sofort. WLED aufrufbar - SUPER!

Dann alles verdrahtet mit Netzteil und der nächste Error. Der ESP leuchtete, zwar, aber die LEDs waren tot. Wollte dann WLED aufrufen… Adresse ebenfalls tot. WOW

Wieder an den Mac angeschlossen und WLED wieder erreichbar. WTF

Bis ich dann irgendwann auf die Idee gekommen bin, dass ich anscheint die falsche Seite des LED-Stripes angeschlossen habe :sweat_smile:

Kabel umgeändert und siehe da alles läuft. Wenn man dann seit rund 10 Jahren ein großer LED Stripe Fan ist, dann ist das was man jetzt sah göttlich :smiley: die Effekte sind ja mal einfach der Knaller, auch wenn ich sie sicherlich nie wieder aktivieren werde, war doch das erste Durchklicken durch alle echt beeindruckend!!!

Aber jetzt stehe ich komplett auf dem Schlauch.

Mein Plan war ja dieses Lauflicht hinzubekommen. Also Stripe aus, LED 1 - 300 nacheinander aufleuchten - STOP (Alle LEDs leuchten lassen).

Habe dann herausgefunden, dass das über zwei Presets und eine Playlist geht.

Preset Sweep deklont, tb:0 ergänzt, und dann noch Solid geclont mit gleicher Farbe. Beide Presets in eine Playlist also Solid hierbei als End-Auswahl. Timing auf 4 Sekunden damit der Sweep Effekt einmal durchläuft und siehe da ein Traum. ES GEHT!

Das gleiche dann noch einmal erstellt, allerdinds das Sweep Preset mit Reverse und Solid Preset Farbe auf schwarz. Playlist erstellt mit den beiden Presets und voilá - LÄUFT.

Jetzt dachte ich super, das läuft alles dann gehen wir zum nächsten Step HA.

WLED in HA installiert und mit dem Bauwerk verbunden. Klappte alles wunderbar. Bewegungsmelder in der Treppe per Animation Bewegung > WLED Playlist ON … und Keine Bewegung mehr > WLED Playlist OFF.

Ich war mir meiner Sache sicher und dachte das wars ich habs nach 9 Stunden Gebastel und Fehelrsuche geschafft. Tja Pustekuchen… :frowning:

Beide Playlisten haben jetzt eine Problem sowohl aus der Automation heraus, als auch im HA WLED Gerät als auch über den normalen Service-Call UND SOGAR in der WLED Browser Oberfläche.

Wenn eine Playlist auslöst, dann geht der Stripe kurz in dem Farbton auf vielleicht 40% Helligkeit an (ist er schon an, dann flasht er einmal) und dann startet erst der Effekt. Das passiert in beide Richtungen und es ist einfach so bodenlos.

Hat irgendwer eine Idee was hier passiert ist? Bringt HA das ganze WLED System so durcheinander, dass selbst in der Browser-Oberfläche die Dinge nicht mehr funktionieren?

Ich habe das hier übrigens so ausführlich geschrieben, falls jemand ähnliches vorhat und an die gleichen Probleme gerät. Denke es ist immer gut die einzelnen Situationen einmal festzuhalten.

Aber jetzt bin ich mit meinem Latein am Ende. Warum gehts nicht mehr wie es soll? Jemand eine Idee?

12

Ok ich weiß nicht genau warum, aber nach dem Löschen von WLED aus HA und dem Neuerstellen aller Presets und Playlists in WLED gehts plötzlich :tada:

Für Alle die ähnliches vorhaben oder bei WLED mit der Duration und Co kämpfen, damit der Stripe den Effekt und bis zum Ende nur 1x abspielt setzen ich hier mal die einzelnen Dinge rein:

  1. Wipe Preset als neues Preset (Name: WipeOn) klonen hier mein JSON:
{"on":true,"bri":120,"transition":0,"tb":0,"mainseg":0,"seg":[{"id":0,"start":0,"stop":300,"grp":1,"spc":0,"of":0,"on":true,"frz":false,"bri":255,"cct":127,"col":[[255,160,0],[0,0,0],[0,0,0]],"fx":3,"sx":231,"ix":146,"pal":0,"sel":true,"rev":false,"mi":false},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0}]}

Geschwindigkeit ist “sx”
LED-Anzahl ist “stop”

  1. Wipe Preset erneut als neues Preset (Name: WipeOff klonen hier mein JSON:
{"on":true,"bri":120,"transition":0,"tb":0,"mainseg":0,"seg":[{"id":0,"start":0,"stop":300,"grp":1,"spc":0,"of":0,"on":true,"frz":false,"bri":255,"cct":127,"col":[[0,0,0],[255,160,0],[255,160,0]],"fx":3,"sx":229,"ix":146,"pal":0,"sel":true,"rev":true,"mi":false},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0}]}
  1. Solid Preset als neues Preset (Name: WipeEnd klonen hier mein JSON:
{"on":true,"bri":120,"transition":0,"mainseg":0,"seg":[{"id":0,"start":0,"stop":300,"grp":1,"spc":0,"of":0,"on":true,"frz":false,"bri":255,"cct":127,"set":0,"col":[[255,160,0],[0,0,0],[0,0,0]],"fx":0,"sx":128,"ix":128,"pal":0,"c1":128,"c2":128,"c3":16,"sel":true,"rev":false,"mi":false,"o1":false,"o2":false,"o3":false,"si":0,"m12":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0}]}
  1. Solid Preset erneut als neues Preset (Name: WipeOffEnd klonen hier mein JSON:
{"on":true,"bri":120,"transition":0,"mainseg":0,"seg":[{"id":0,"start":0,"stop":300,"grp":1,"spc":0,"of":0,"on":true,"frz":false,"bri":255,"cct":127,"set":0,"col":[[0,0,0],[0,0,0],[0,0,0]],"fx":0,"sx":128,"ix":128,"pal":0,"c1":128,"c2":128,"c3":16,"sel":true,"rev":true,"mi":false,"o1":false,"o2":false,"o3":false,"si":0,"m12":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0},{"stop":0}]}

  1. Playlist WipeStart erstellen - Duration 2,2 - Transistion 0

    • Playlist entries: WipeOn
    • Repeat indefinitely Haken raus
    • Repeat auf 1
    • End preset: WipeEnd

  2. Playlist WipeStop erstellen - Duration 2,2 - Transistion 0

    • Playlist entries: WipeOff
    • Repeat indefinitely Haken raus
    • Repeat auf 1
    • End preset: WipeOffEnd

Fertig!

Man kann natürlich noch über den sx Parameter in den Presets die Geschwindigkeit des Strips ändern dann muss jedoch auch die Duration in den Playlists angepasst werden.

UND FINGER WEG VON TRANSITION ! Lasst das bloß überall auf 0 in Playlist sowie Preset. Das hat mich 5 Stunden Testen gekostet, weil ich die Timings nicht ideal einstellen konnte und dadurch Anfang oder Ende des Stripes nicht gleichmäßig durchliefen oder aber plötzlich rot leuchteten :sweat_smile:

Soviel von mir wünsche ein schönes Wochenende :v:

Hier noch ein paar Suchbegriffe um den Algorithmus zu füttern für Leute die unter unterschiedlichen Begriffen nach diesem Effekt suchen (so wie ich Tage lang zuvor) vielleicht hilfts :smiley:

Flowing Light Effect
Flowing Water Effect
Flowing Led Effekt
LED Stripe Lauflicht Effekt
LED Lauflicht
Water running Effect
Water running Led Effekt

13

Das hast du wirklich toll gemacht! Alle Achtung!
So groß habe ich WLED bisher selber nicht im Einsatz. Ich habe ein paar dieser Ikea-Lampenschirme mit einem Stripe bestückt.
Zum einen eine billige Papierlampe vom Ikea (ähnlich VICKLEBY) und ein paar kleine Glasleuchten auf Basis von Grönö. In den Tischleuchten habe ich die LEDs noch selber zusammengelötet, das ist ein ziemliches Gefummel.
Je nach Effekt ist das echt spacig oder romantisch oder oder.

Ich mag diese programmierbaren LEDs. Einige habe ich auch an Shellies angeschlossen um damit die Leuchte hinter dem Schalter aufzupeppen. Bei Shelly allerdings ohne WLED sondern Tasmota. Aber eine einzelne 2812 kann auch wenig Effekte, aber eben Farbe, je nach Gusto.

14

Hi, genau das habe ich gesucht. Danke für die Infos! Als Einsteiger kämpfe ich gerade mit der Farbe. Ich habe einen WS2814 mit RGB NW und würde gerne den NW Kanal ansprechen. Wenn ich die Farbe auf 255,255,255 setze kommt aber nur ein kaltes weiß raus… hat jemand einen Tipp?

=> gerade gefunden!! einfach mit “,255” den 4. Kanal anhängen!

15

Hi

Habe das so nachgebaut.Funktionniert supi.

Möchte aber nun den Stripe in 4 Segmente unterteilen.

Dh. Das 4 mal das so abläuft.Kann da wer helfen ?

16

Meine Situation hört sich ähnlich an!
Aber bitte verrate mir doch wie du es schaffst, die Playlist über Home Assistant ohne Auswahl im Dropdown zu aktivieren, sondern per Automation oder Skript?! :slight_smile:

17

Auch von meiner Seite Respekt, das ist echt toll.
Hab das mit Automations Scripts versucht und da ist das Timing echt beschissen.
Preset in WLED angelegt, JSON kopiert, Playlist erstellt, WLED neu geladen und schwupp, alles funktioniert bestens.

Nochmals vielen Dank für Dein Tutorial.

18

Hi, hier ohne Playlist

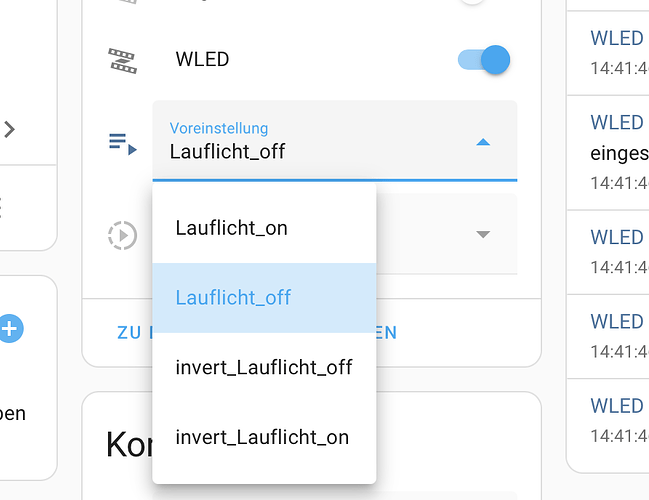

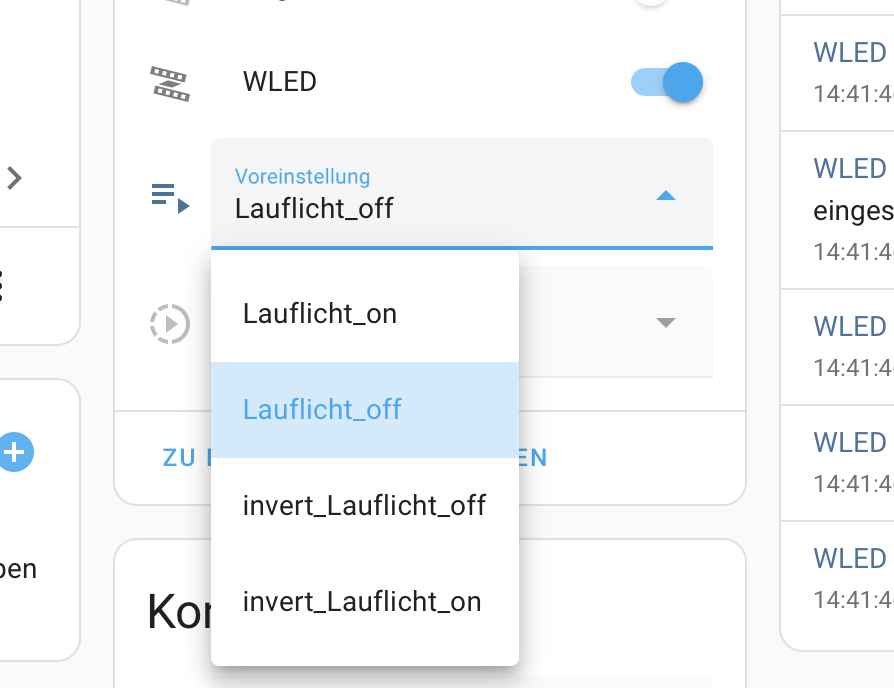

image894×688 46.5 KB

Lauflicht_on:

{"mainseg":0,"seg":[{"id":0,"grp":1,"spc":0,"of":0,"on":true,"frz":false,"bri":150,"cct":127,"set":0,"col":[[255,255,255],[0,0,0],[0,0,0]],"fx":98,"sx":25,"ix":100,"pal":0,"c1":128,"c2":128,"c3":16,"sel":true,"rev":false,"mi":false,"o1":false,"o2":false,"o3":false,"si":0,"m12":0}]}

Lauflicht_off:

{"on":true,"bri":8,"transition":7,"mainseg":0,"seg":[{"id":0,"grp":1,"spc":0,"of":0,"on":true,"frz":false,"bri":150,"cct":127,"set":0,"col":[[255,255,255],[0,0,0],[0,0,0]],"fx":98,"sx":25,"ix":0,"pal":0,"c1":128,"c2":128,"c3":16,"sel":true,"rev":false,"mi":false,"o1":false,"o2":false,"o3":false,"si":0,"m12":0}]}

Edit:
“bri”:150 //Helligkeit
"“col”:[[255,255,255] //Farbe
“sx”:25 //Geschwindigkeit
“rev”:false // Laufrichtung ändern

19

@DK7 maaaaaaan Danke!!!
Du hast nach 4 Stunden Tüftelei meinen Tag gerettet.
Das passt genau so perfekt wie ich es haben wollte.
Sehr fein gemacht.
Das kann ich dann auch über nen HTTP Request aktivieren die Playlist oder?
Gruß

20

Falls noch jemand nach einer Lösung für eine stufenweise Treppenbeleuchtung sucht: Wir bieten bei LAUN HOME den HomeMaster STR-3221-R1 an – einen 32-Kanal-Treppenlichtcontroller mit Anbindung an Home Assistant über einen passenden HomeMaster-Controller und ESPHome.

Wichtig zur Abgrenzung: Er steuert einzelne LED-Stufen bzw. Lichtkreise, nicht einzelne Pixel eines adressierbaren WLED-Streifens.

Transparenzhinweis: Ich bin der Betreiber von LAUN HOME. Bei Fragen zum Aufbau helfe ich gerne weiter.
