Fals es jemanden interessiert, ich habe einen Presence detector mit LUX-Messung am laufen. Da meine gekauften Geräte z. B. nie aus dem “detected” Modus kamen, wollte ich es mal selber probieren. Ist super einfach, ich hatte keine Ahnung vom Thema bis ich mich vor ein paar Tagen schlau gemacht habe.

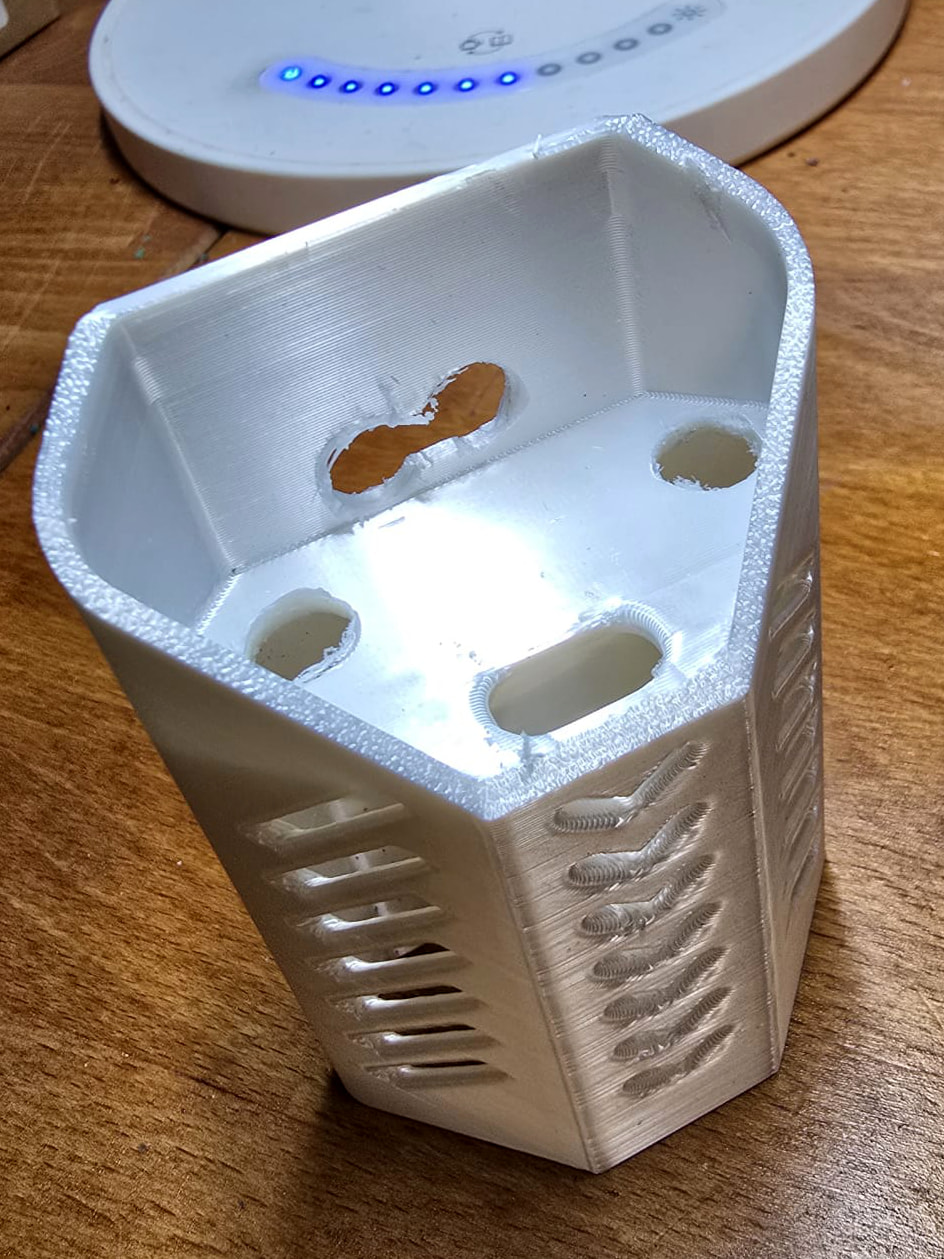

Schönes Gehäuse gedruckt und grad so alles darin “bequem” verstaut.

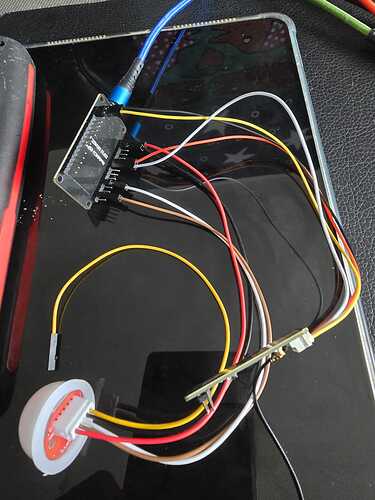

Vorher Foto…

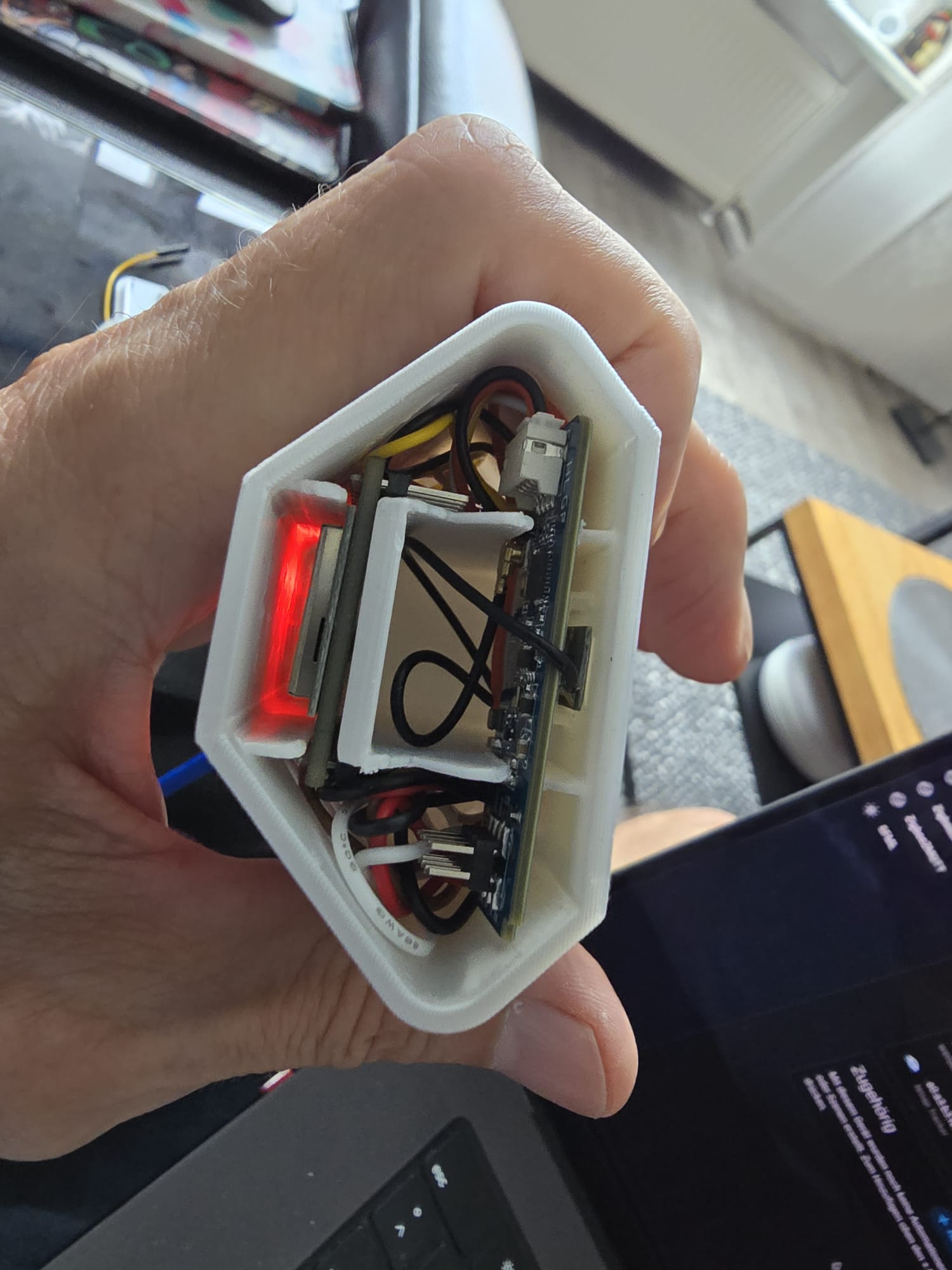

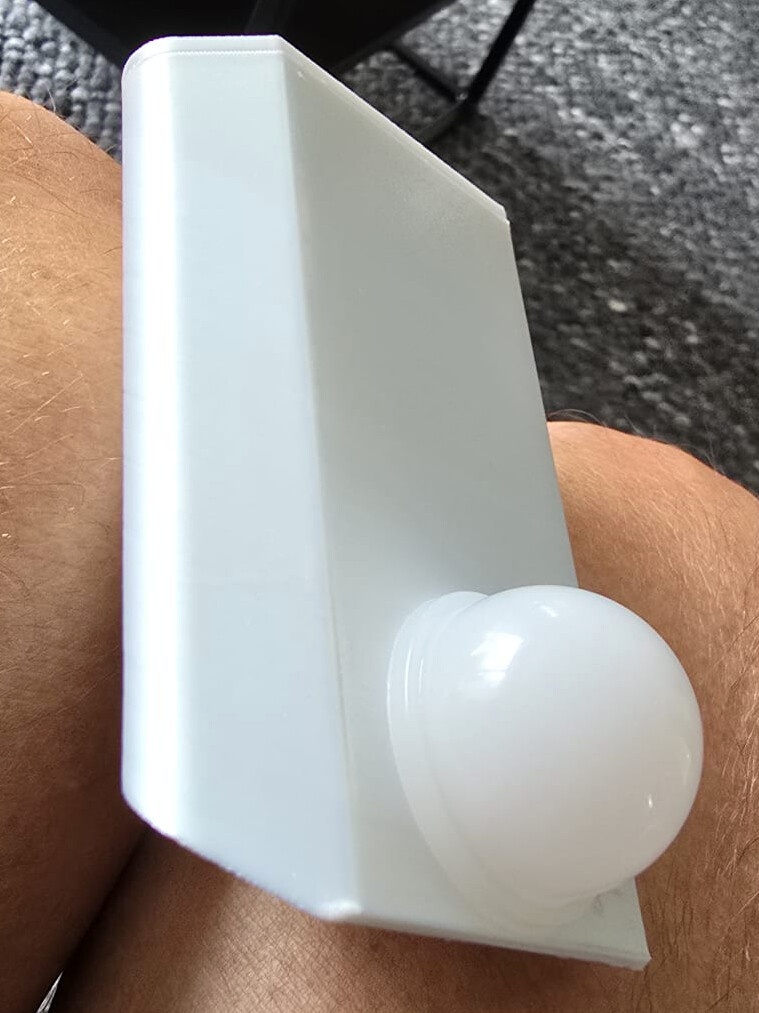

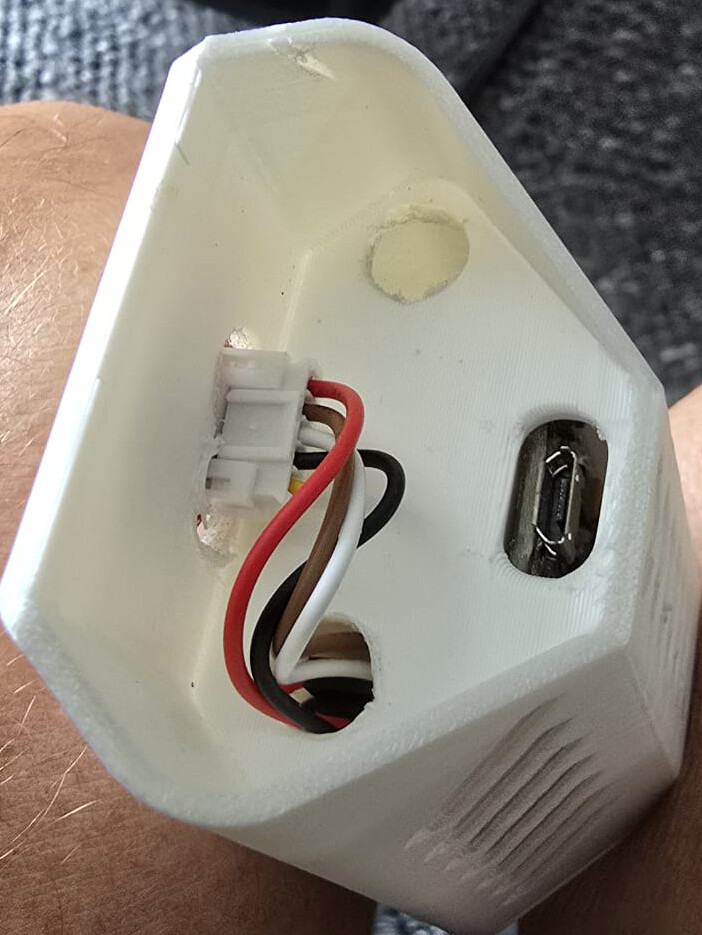

Nacher Fotos….
Gerne vertiefe ich das ganze, sollte jemand das auch wollen. Der Radarsensor sitzt eigentlich falsch im Gehäuse, er sollte senkrecht sitzen. Mich stört es nicht, weil ich nur mit “presence” arbeite und das geht so prima.

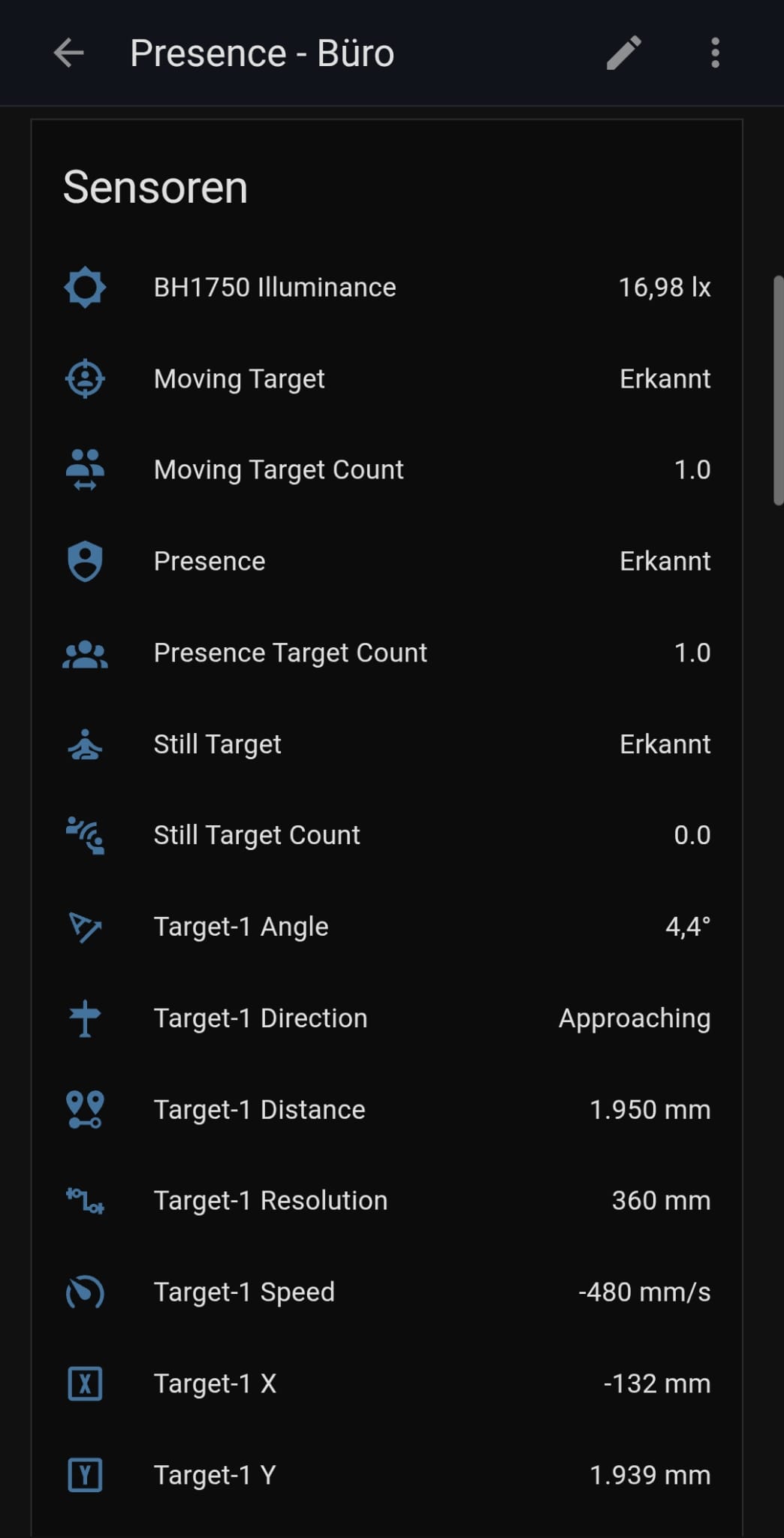

Sieht dann so aus. Bisher ist noch kein Licht ausgegangen, weil der PIR meint es tut sich nichts mehr. Einziges Manko, braucht eine Stromquelle.
1 „Gefällt mir“
Hi, Nice,
kannst du bitte mal eine Liste machen, der verwendeten Teile und vlt. die Daten fürs Gehäuse auch posten
Danke und Grüße Franky
Aber gerne!
Proz: ESP32, hatte ich noch mehrere rumfliegen.
Gehäuse: https://makerworld.com/de/models/1648136-presence-sensor-housing?from=search#profileId-1742183
24G HLK-LD2450 MM: https://de.aliexpress.com/item/1005006121923099.html?spm=a2g0o.order_list.order_list_main.17.48365c5fRxSBIq&gatewayAdapt=glo2deu
Kabel & Antenne: https://de.aliexpress.com/item/1005009279562050.html?spm=a2g0o.order_list.order_list_main.5.48365c5fKfZWd2&gatewayAdapt=glo2deu
LUX-Sensor: Amazon.de
Ich hatte bei der Bestellung des LD2450 nicht darauf geachtet und ohne Zubehört bestellt. Daher die Nachbestellung der Kabel und Antenne. Gibt es aber schon im Set.
Dann muss Du nur noch den Code auf den ESP und die Kabel richtig anschließen. Da der LUX-Sensor nur 3,3v braucht, muss nichts gefummelt werden. Für jedes Kabel ist ein entsprechender Pin frei. Wenn Du noch Fragen hast, gerne an mich wenden.
# Board: Generic ESP32 Board (Generic)
# Definition: definitions/boards/generic-esp32/manifest.yaml
esphome:
name: presence-sensor-4
friendly_name: Presence - Küche
esp32:
variant: esp32
framework:
type: esp-idf
logger:
api:
encryption:
key: "SuperGeheimerSchlüssel"
ota:
- platform: esphome
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
ap:
ssid: Presence Sensor Fallback Hotspot
password: "AuchGeheim"
manual_ip:
static_ip: 192.168.178.72
gateway: 192.168.178.1
subnet: 255.255.255.0
captive_portal:
i2c:
sda: 21
scl: 22
scan: true
id: bus_a
uart:
id: uart_ld2450
tx_pin: GPIO16
rx_pin: GPIO17
baud_rate: 256000
parity: NONE
stop_bits: 1
ld2450:
id: ld2450_radar
uart_id: uart_ld2450
binary_sensor:
- platform: ld2450
ld2450_id: ld2450_radar
has_target:
name: Presence
has_moving_target:
name: Moving Target
has_still_target:
name: Still Target
number:
- platform: ld2450
ld2450_id: ld2450_radar
presence_timeout:
name: "Timeout"
zone_1:
x1:
name: Zone-1 X1
y1:
name: Zone-1 Y1
x2:
name: Zone-1 X2
y2:
name: Zone-1 Y2
zone_2:
x1:
name: Zone-2 X1
y1:
name: Zone-2 Y1
x2:
name: Zone-2 X2
y2:
name: Zone-2 Y2
zone_3:
x1:
name: Zone-3 X1
y1:
name: Zone-3 Y1
x2:
name: Zone-3 X2
y2:
name: Zone-3 Y2
switch:
- platform: ld2450
ld2450_id: ld2450_radar
bluetooth:
name: "Bluetooth"
multi_target:
name: "Multi Target Tracking"
select:
- platform: ld2450
ld2450_id: ld2450_radar
baud_rate:
name: "Baud rate"
zone_type:
name: "Zone Type"
button:
- platform: ld2450
ld2450_id: ld2450_radar
factory_reset:
name: "LD2450 Factory Reset"
entity_category: "config"
restart:
name: "LD2450 Restart"
entity_category: "config"
text_sensor:
- platform: ld2450
ld2450_id: ld2450_radar
version:
name: "LD2450 Firmware"
mac_address:
name: "LD2450 BT MAC"
target_1:
direction:
name: "Target-1 Direction"
target_2:
direction:
name: "Target-2 Direction"
target_3:
direction:
name: "Target-3 Direction"
sensor:
- platform: bh1750
name: "BH1750 Illuminance"
address: 0x23
update_interval: 5s
filters:
- multiply: 21 # anpassen, bis der Wert stimmt
- sliding_window_moving_average:
window_size: 5
send_every: 3
- platform: ld2450
ld2450_id: ld2450_radar
target_count:
name: Presence Target Count
- platform: ld2450
ld2450_id: ld2450_radar
still_target_count:
name: Still Target Count
- platform: ld2450
ld2450_id: ld2450_radar
moving_target_count:
name: Moving Target Count
- platform: ld2450
ld2450_id: ld2450_radar
target_1:
x:
name: Target-1 X
y:
name: Target-1 Y
speed:
name: Target-1 Speed
angle:
name: Target-1 Angle
distance:
name: Target-1 Distance
resolution:
name: Target-1 Resolution
target_2:
x:
name: Target-2 X
y:
name: Target-2 Y
speed:
name: Target-2 Speed
angle:
name: Target-2 Angle
distance:
name: Target-2 Distance
resolution:
name: Target-2 Resolution
target_3:
x:
name: Target-3 X
y:
name: Target-3 Y
speed:
name: Target-3 Speed
angle:
name: Target-3 Angle
distance:
name: Target-3 Distance
resolution:
name: Target-3 Resolution
zone_1:
target_count:
name: Zone-1 All Target Count
still_target_count:
name: Zone-1 Still Target Count
moving_target_count:
name: Zone-1 Moving Target Count
zone_2:
target_count:
name: Zone-2 All Target Count
still_target_count:
name: Zone-2 Still Target Count
moving_target_count:
name: Zone-2 Moving Target Count
zone_3:
target_count:
name: Zone-3 All Target Count
still_target_count:
name: Zone-3 Still Target Count
moving_target_count:
name: Zone-3 Moving Target Count
Ich habe noch die LUX multipliziert, die Werte waren für mich viel zu niedrig. Habe ich oben schon geändert / eingefügt.
filters:
- multiply: 21 # anpassen, bis der Wert stimmt
- sliding_window_moving_average:
window_size: 5
send_every: 3
