Wie ich eine 14 Jahre alte Wärmepumpe mit Home Assistant smart gemacht habe

Community simon42 Blog
23

Guten Abend zusammen,
welches ESP Board nutzt Ihr? Ich versuche es mit einem D1mini. Leider bekomme ich beim kompilieren einen Fehler.

Linking .pioenvs/heatingpump/firmware.elf
/data/cache/platformio/packages/toolchain-xtensa/bin/../lib/gcc/xtensa-lx106-elf/10.3.0/../../../../xtensa-lx106-elf/bin/ld: .pioenvs/heatingpump/firmware.elf section `.rodata' will not fit in region `dram0_0_seg'
/data/cache/platformio/packages/toolchain-xtensa/bin/../lib/gcc/xtensa-lx106-elf/10.3.0/../../../../xtensa-lx106-elf/bin/ld: address 0x40026998 of .pioenvs/heatingpump/firmware.elf section `.bss' is not within region `dram0_0_seg'
/data/cache/platformio/packages/toolchain-xtensa/bin/../lib/gcc/xtensa-lx106-elf/10.3.0/../../../../xtensa-lx106-elf/bin/ld: address 0x40026998 of .pioenvs/heatingpump/firmware.elf section `.bss' is not within region `dram0_0_seg'
collect2: error: ld returned 1 exit status
*** [.pioenvs/heatingpump/firmware.elf] Error 1

Bin mir allerdings nicht sicher, ob der Fehler wirklich auf das verwendete Board zurückzuführen ist. Hatte jemand einen solchen Fehler auch mal?

Grüße

24

hab es geschafft, lag daran, dass bei atoi immer die Nachkommastellen abgeschnitten wurden, für float-werte muss es atof heissen, und das temp feld vergrössert werden auf 5, für zweistellige Werte mit einer Nachkommastelle.

25

Versuche mich auch seit ein paar Wochen an dem Thema.
Irgendwer hier in der Community, der auch die WPL10 I hat? Ich rätsele gerade mit den CAN IDs…

26

Probier mal das Projekt das ich oben verlinkt habe, ich hatte auch erst gerätselt wegen der IDs aber da war das nicht nötig am Ende bei mir. Da wird einfach das gewünscht Gerät einkommentiert und fertig.

27

Welches Board nutzt Du denn?

28

Finde mich in der Forumssoftware nicht zurecht, welches Projekt hast du verlinkt? :o
Hatte jetzt mal mit dem OneESP32ToRule Projekt rumprobiert, das klappte auch soweit (also Verbindung zum Canbus steht). Aber einzige Werte, die ich aktuell bekomme, sind Rücklauftemperatur-Wert und Außentemperatur.

29

Hast du dein korrektes Gerät aaskommentiert bzw einkommentiert?

packages:
  energymeter: !include OneESP32ToRuleThemAll/yaml/energymeter.yaml
  watermeter: !include OneESP32ToRuleThemAll/yaml/watermeter.yaml
  sensors: !include OneESP32ToRuleThemAll/yaml/sensors.yaml
# thz404: !include OneESP32ToRuleThemAll/yaml/thz404.yaml
  thz504: !include OneESP32ToRuleThemAll/yaml/thz504.yaml
# thz55eco: !include OneESP32ToRuleThemAll/yaml/thz5_5_eco.yaml
# ttf07: !include OneESP32ToRuleThemAll/yaml/ttf07.yaml
  kondensatpumpe: !include OneESP32ToRuleThemAll/yaml/kondensatpumpe.yaml
30

esp32-wroom-32 nutze ich

31

(Beitrag vom Verfasser gelöscht)

32

Korrekt ist halt die große Frage… :smiley:
Hatte es mit der “thz504: !include OneESP32ToRuleThemAll/yaml/thz504.yaml” probiert, auf Tipp des Programmierers schon die can_ids für HK1 und HK2 auf 480 und 500 geändert. Er hatte mir jetzt noch eine Config von WPL13 geschickt, die ich aber noch nicht ausprobiert habe.

33

Hallo zusammen,
die Integration meiner Tecalor THZ 5.5 eco ist das nächste große Projekt auf meiner ToDo-Liste.
Das OneESP… Projekt klingt da sehr vielversprechend! Ich scheitere aber schon einen oder auch zwei Schritte davor.
→ Welches ESP Board? Mit welcher FW flashen? Wie und wo an meine WP anschließen?!
Der Teil „fehlt“ mir in der Erläuterung zum „OneESP…“ Projekt.
Danke vorab an alle, die mich Anfänger an die „Hand“ nehmen würden.

34

Kannst du deine yaml teilen?

35

Ich nutze das Projekt mit meiner 5.5 eco und einen esp32-wroom32 board. Angeschlossen einfach wie hier.

Ich hab mich dabei dann am Ende einfach an den Ports Orientiert , das ist aus meiner config

#########################################
#                                       #
#   SPI configuration                   #
#                                       #
#########################################
spi:
  id: McpSpi
  clk_pin: GPIO18
  mosi_pin: GPIO23
  miso_pin: GPIO19

#########################################
#                                       #
#   CAN configuration                   #
#                                       #
#########################################
canbus:
  - id: !extend wp_can
    platform: mcp2515
    spi_id: McpSpi
    cs_pin: GPIO15

Das ganze an der Wärmepumpe anschliessen war schwieriger weil ich kein passendes Werkzeug hatte um das Kabel in der Klemmleiste zu befestigen, war aber am ende auch einfach.

Aber bedenke die Wärmepumpe ist am Strom und wenn du den Seitendecdkel öffnest schalte lieber den Strom aus. Und du solltest dir zutrauen da Kabel anzuschliessen, wie Simon sagte, keine Aufforderung und ich bin kein Profi.

Aber es war eigentlich ganz einfach am Ende.

Ich muss sonst mal schauen das ich zuhause ein Bild vom Anschluss des Can Moduls mache evtl.

36

Das ist aus meiner config die ich auf meinen Espresso aufgespielt habe.

esphome:
  name: heatingpump

  platform: ESP32
  board: nodemcu-32s

  platformio_options:
    build_flags:
      - "-std=gnu++17"
    build_unflags:
      - "-std=gnu++11"
      - "-fno-rtti"

time:
  - platform: homeassistant
    id: homeassistant_time

api:
  encryption:
    key: password
logger:
  level: INFO
ota:
  - platform: esphome
    password: !secret ota_password
wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Heatpump Fallback Hotspot"
    password: password

captive_portal:

improv_serial:

substitutions:
  interval_very_fast: 15s
  interval_fast: 30s
  interval_medium: 60s
  interval_slow: 5min
  interval_very_slow: 15min
  interval_once_in_a_while: 1h

  entity_room_temperature: "sensor.durschnittliche_raumtemperatur"
  entity_humidity: "sensor.durchschnitt_humidity"

#########################################
#                                       #
#   SPI configuration                   #
#                                       #
#########################################
spi:
  id: McpSpi
  clk_pin: GPIO18
  mosi_pin: GPIO23
  miso_pin: GPIO19

#########################################
#                                       #
#   CAN configuration                   #
#                                       #
#########################################
canbus:
  - id: !extend wp_can
    platform: mcp2515
    spi_id: McpSpi
    cs_pin: GPIO15

#########################################
#                                       #
#   Buttons                             #
#                                       #
#########################################
button:
  - platform: restart
    name: "Restart ESP32 Heatingpump"

#########################################
#                                       #
#   Packages                            #
#                                       #
#########################################
packages:
#  energymeter: !include OneESP32ToRuleThemAll/yaml/energymeter.yaml
#  watermeter: !include OneESP32ToRuleThemAll/yaml/watermeter.yaml
  sensors: !include OneESP32ToRuleThemAll/yaml/sensors.yaml
# thz404: !include OneESP32ToRuleThemAll/yaml/thz404.yaml
#  thz504: !include OneESP32ToRuleThemAll/yaml/thz504.yaml
  thz55eco: !include OneESP32ToRuleThemAll/yaml/thz5_5_eco.yaml
# ttf07: !include OneESP32ToRuleThemAll/yaml/ttf07.yaml
  kondensatpumpe: !include OneESP32ToRuleThemAll/yaml/kondensatpumpe.yaml

#########################################
#                                       #
#   EVU Sperre                          #
#                                       #
#########################################
switch:
  - platform: gpio
    name: "EVU Sperre"
    id: evu_sperre
    pin: GPIO5
38

Danke für deine Hinweise und Infos.
Ist mir leider noch zu abstrakt und ich finde den Anfang nicht so wirklich.
Verkabeln an der WP (natürlich stromlos) traue ich mir schon zu.
Aber mal an den Anfang gehend:
1 ich kaufe ein normales ESP32 dev Board - bspw. Wroom und ein MCP2515 CanBus Modul
2 die Config zum flashen auf den ESP bekomme ich aus dem genannten „OneESP…“- Projekt.
3 was habe ich in der Config zuvor individuell zu konfigurieren, bevor ich diese auf den ESP flashe? Nur das „reinkommentieren“ meiner THZ 5.5 eco oder noch mehr?
4 der Anschluss ist mir leider noch immer nicht ganz klar. Gibt es einen einfachen Plan oder ein Bild, welches stumpf zeigt, von welchen Pins des ESP zum CanBus Modul und weiter zur WP Kabel müssen? Dieser Anschluss sollte ja zumindest bei jeder THZ 5.5 eco gleich sein. Würde mich sehr über ein Bild freuen.
5 wie geht es dann weiter? Leider sind mir auch die HowTo Schritte aus dem ReadMe des Projekts noch nicht ganz klar.

Danke für eure Unterstützung und Geduld!
Mir ist es echt wichtig, meine WP in HA reinzubekommen!

41

Ich hab mal paar Bilder gemacht vielleicht hilft das ja. Wie auf dem Bild zu sehen nutze ich den ESP32-Wroom-32D, bei jedem anderen ESP wird das Pin layout nicht mehr passen denke ich.

Ich hab leider bei 2 Pins am CAN Modul die gleiche Farbe genutzt daher aufpassen. Aber wie hier markiert das weisse Kabel geht noch zu einen 4k7 wiederstand wie auch hier beschrieben

Screenshot_20241202-092737
Screenshot_20241202-0927371024×1174 91.6 KB

Ansonsten wenn du das gleiche Board nutzt solltest du dich hiermit durch die Farben durchhängen können.

PXL_20241202_081115294
PXL_20241202_0811152941920×2550 454 KB

PXL_20241202_081121628
PXL_20241202_0811216281920×2550 542 KB

PXL_20241202_081109165
PXL_20241202_0811091651920×2550 413 KB

PXL_20241202_081046519
PXL_20241202_0810465191920×1446 234 KB

Musste es leider aufteilen auf die Posts da neue Nutzer nur 2 Dateien Gleichzeit im Post haben dürfen

:crayon:by HarryP: Zusammenführung

43

Hallo zusammen,

eine kurze Frage von mir: wie habt ihr das mit dem “nacheinander Einschalten” realisiert? Oder ist das nur beim ersten Mal wichtig?

44

War bei mir (5.5 Eco) egal, hab einfach alles eingeschaltet und evtl am Ende nachdem hochfahren nur den ESP neugestartet.

45

Hallo Oliver,

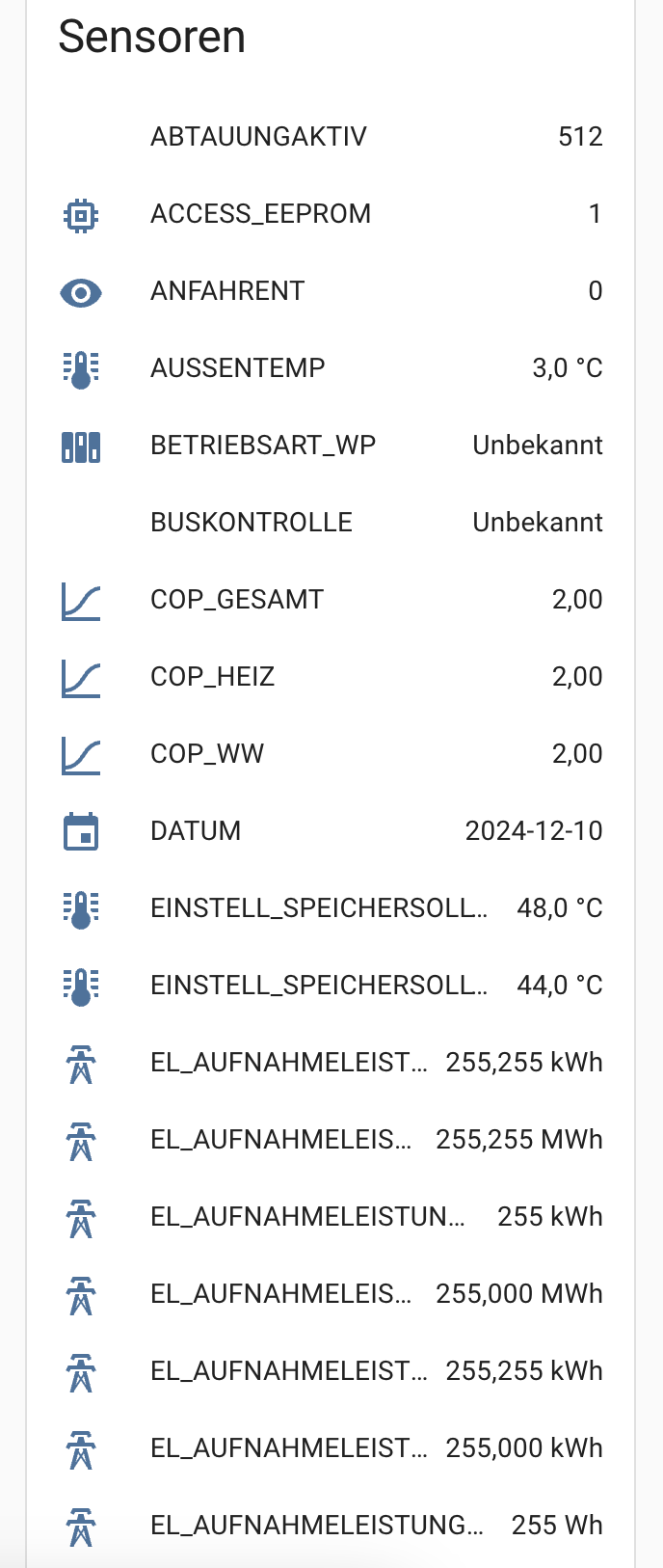

hast Du den ESP schon zum laufen gebraucht? Ich habe auch ein WPW10 mit dem alten Drehknopf. Vor etwa einem Jahr habe ich angefangen mich damit zu beschäftigen. Im Dashboard sieht es dann in etwa wie im Bild aus. Was bei mir nicht berechnet bzw. angezeigt wird sind u.a. Verdichterstarts und Volumenstrom.

ha_stiebel

Noch als Hinweis: der Energieverbrauch wir angezeigt; ich habe den Screenshot kurz nach Mitternacht gemacht. Deswegen stehen die Zähler auf 0. Mit den Set-Buttons können dann die Warmwasserwerte verändert werden.

Viele Grüße & bei Fragen gerne melden.
