Template Sensor für PV Eigenverbrauch

Selber gebastelt. Guck mal hier: Template Sensor für PV Eigenverbrauch - #10 von Rene83

Habe den Code aber nochmal optimiert, daher hier noch mal…

type: custom:layout-card
layout_type: custom:grid-layout
layout:
  grid-template-columns: 0.7fr 1.3fr 1.3fr 0.7fr
  grid-template-rows: auto
  grid-template-areas: |
    "area-1 area-2 area-3 area-4"
  margin: '-4px -4px 0px -4px'
cards:
  - type: custom:mushroom-person-card
    entity: person.roberto_cravallo
    icon_type: entity-picture
    layout: vertical
    fill_container: true
    card_mod:
      style: |
        {% if is_state('switch.steckdose_elippsentrainer', 'on') %}
          ha-card {
            --ha-card-border-radius: 10px;
            --ha-card-border-color: #990000;
            --ha-card-border-width: 2px;
            --card-mod-icon-color: white;
        {% endif %}
    view_layout:
      grid-area: area-1
  - type: custom:flex-horseshoe-card
    entities:
      - entity: sensor.sunny_boy_grid_power
        decimals: 0
        icon: mdi:solar-power-variant
        name: Solaranlage
        area: Solarstrom
      - entity: sensor.sma_strom_eigenverbrauch_prozent
        decimals: 0
        name: Eigenverbrauch
      - entity: sensor.sma_strom_autarkie_prozent
        decimals: 0
        name: Autargie
    show:
      scale_tickmarks: true
      horseshoe_style: lineargradient
    layout:
      hlines:
        - id: 0
          xpos: 50
          ypos: 41
          length: 70
          styles:
            - stroke: var(--primary-text-color);
            - stroke-width: 2;
            - opacity: 0.5;
            - stroke-linecap: round;
          color: '#FFF6E3'
      vlines:
        - id: 0
          xpos: 50
          ypos: 56
          length: 20
          styles:
            - stroke: var(--primary-text-color);
            - opacity: 0.5;
            - stroke-width: 2;
            - stroke-linecap: round;
      states:
        - id: 0
          entity_index: 0
          xpos: 50
          ypos: 36
          styles:
            - font-size: 2.8em;
        - id: 1
          entity_index: 1
          xpos: 48
          ypos: 56
          styles:
            - font-size: 2.2em;
            - text-anchor: end;
            - font-style: normal;
            - opacity: 0.7;
        - id: 2
          entity_index: 2
          xpos: 52
          ypos: 56
          styles:
            - font-size: 2.2em;
            - text-anchor: start;
            - font-style: normal;
            - opacity: 0.7;
      names:
        - id: 0
          entity_index: 0
          xpos: 50
          ypos: 94
          styles:
            - font-size: 1.5em;
            - text-transform: capitalize;
        - id: 1
          entity_index: 1
          xpos: 46
          ypos: 62
          styles:
            - font-size: 0.6em;
            - text-anchor: end;
            - opacity: 0.5;
            - text-transform: capitalize;
        - id: 2
          entity_index: 2
          xpos: 54
          ypos: 62
          styles:
            - font-size: 0.6em;
            - text-anchor: start;
            - opacity: 0.5;
            - text-transform: capitalize;
      areas:
        - id: 0
          entity_index: 0
          xpos: 50
          ypos: 76
          styles:
            - font-size: 1.0em;
            - opacity: 0.4;
    horseshoe_state:
      color: '#43a047'
    horseshoe_scale:
      min: 0
      max: 5000
      color: '#2e7031'
      width: 2
    color_stops:
      '1000': '#43a047'
      '2000': '#32CD32'
      '3100': '#ADFF2F'
    view_layout:
      grid-area: area-2
  - type: custom:flex-horseshoe-card
    entities:
      - entity: sensor.sunny_boy_metering_power_absorbed
        decimals: 0
        icon: mdi:solar-power-variant
        name: Netzbezug
        area: Strom
      - entity: sensor.sunny_boy_metering_current_consumption
        decimals: 0
        name: Verbrauch
      - entity: sensor.sunny_boy_metering_power_supplied
        decimals: 0
        name: Überschuss
    show:
      scale_tickmarks: true
      horseshoe_style: lineargradient
    layout:
      hlines:
        - id: 0
          xpos: 50
          ypos: 41
          length: 70
          styles:
            - stroke: var(--primary-text-color);
            - stroke-width: 2;
            - opacity: 0.5;
            - stroke-linecap: round;
          color: '#FFF6E3'
      vlines:
        - id: 0
          xpos: 50
          ypos: 56
          length: 20
          styles:
            - stroke: var(--primary-text-color);
            - opacity: 0.5;
            - stroke-width: 2;
            - stroke-linecap: round;
      states:
        - id: 0
          entity_index: 0
          xpos: 50
          ypos: 36
          styles:
            - font-size: 2.8em;
        - id: 1
          entity_index: 1
          xpos: 48
          ypos: 56
          styles:
            - font-size: 2.2em;
            - text-anchor: end;
            - font-style: normal;
            - opacity: 0.7;
        - id: 2
          entity_index: 2
          xpos: 52
          ypos: 56
          styles:
            - font-size: 2.2em;
            - text-anchor: start;
            - font-style: normal;
            - opacity: 0.7;
      names:
        - id: 0
          entity_index: 0
          xpos: 50
          ypos: 94
          styles:
            - font-size: 1.5em;
            - text-transform: capitalize;
        - id: 1
          entity_index: 1
          xpos: 46
          ypos: 62
          styles:
            - font-size: 0.6em;
            - text-anchor: end;
            - opacity: 0.5;
            - text-transform: capitalize;
        - id: 2
          entity_index: 2
          xpos: 54
          ypos: 62
          styles:
            - font-size: 0.6em;
            - text-anchor: start;
            - opacity: 0.5;
            - text-transform: capitalize;
      areas:
        - id: 0
          entity_index: 0
          xpos: 50
          ypos: 76
          styles:
            - font-size: 1.0em;
            - opacity: 0.4;
    horseshoe_state:
      color: '#db4437'
    horseshoe_scale:
      min: 0
      max: 7000
      color: '#990000'
      width: 2
    color_stops:
      '0': '#db4437'
      '90': '#db4437'
    view_layout:
      grid-area: area-3
  - type: custom:mushroom-person-card
    entity: person.sylvia
    icon_type: entity-picture
    layout: vertical
    fill_container: true
    card_mod:
      style: |
        {% if is_state('switch.steckdose_elippsentrainer', 'on') %}
        ha-card {
          --ha-card-border-radius: 10px;
          --ha-card-border-color: #990000;
          --ha-card-border-width: 2px;
          --card-mod-icon-color: white;
        {% endif %}
    view_layout:
      grid-area: area-4

1 „Gefällt mir“

Ich habe nun in der HA Version 2025.4.2 auch die flex Karte installiert und es funktioniert.

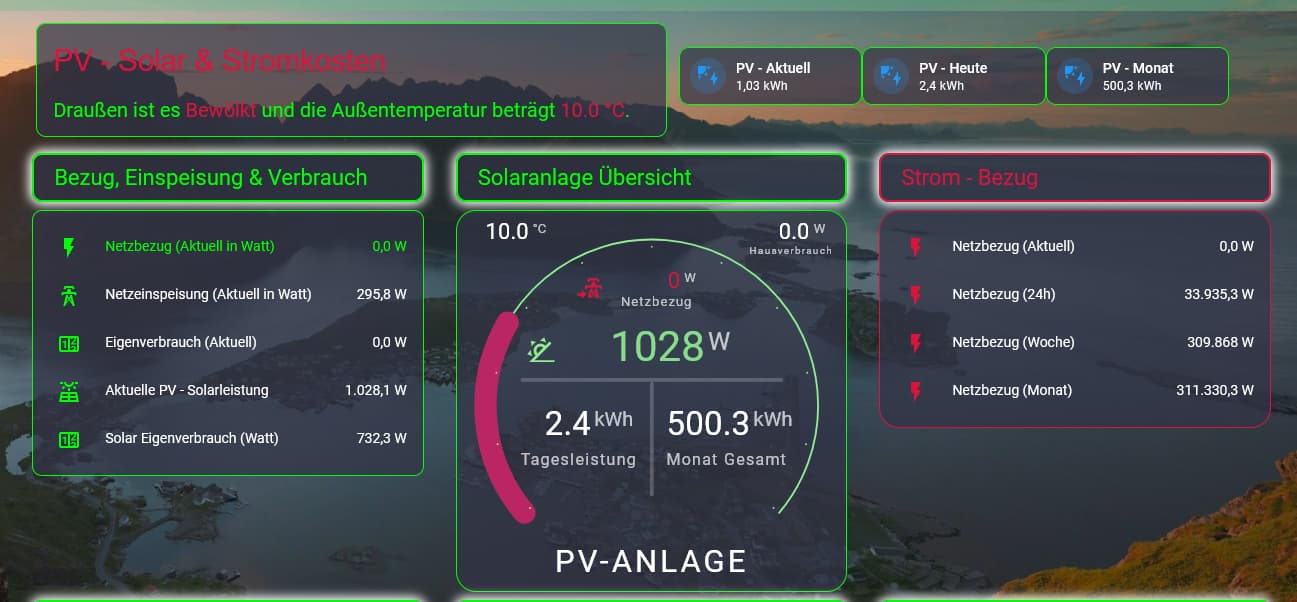

@RobertoCravallo wie hast du diese Karten weiter oben in der Größe hinbekommen meine sind recht groß, was mir bei dieser Ansicht ganz recht ist (siehe Screenshot) weil ich geballt einiges anzeige.
Aber bei Einzelwerten ist das absolute Platzverschwendung, deshalb gefällt mir deine Ansicht mit Erzeugung und Verbrauch sehr gut.
Meine Strom Bezug Werte möchte ich ändern weil da noch etwas nicht richtig ist, aber das kommt dann noch.

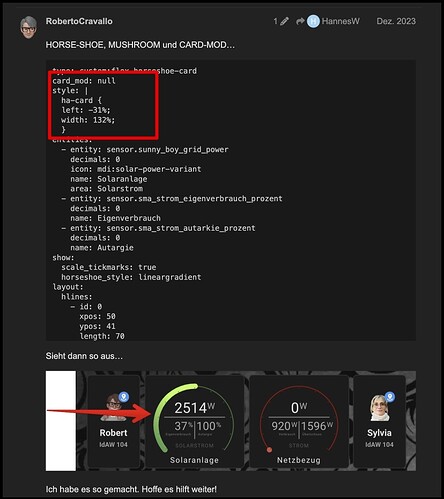

Wo die NULL herkommt? Die braucht es nicht. Du brauchst dann nur “width”. Du musst mit “%” arbeiten, mit"px" wird es nichts.

Alles klar vielen Dank, da war ich schon fast richtig, aber so blöd das ich nicht mit % probiert habe :grimacing:
Dabei arbeite ich extrem viel mit card_mod…

Werde mal schauen, bei dir die 132% vergrößert es aber eher wenn ich das richtig einschätze.
Werde mal antesten wie gut bei kleinerem Wert das noch alles zu sehen ist.

Bei der neuen Dashboard Anordnung muss dann noch ganz unten eingefügt werden und dann kann man mit den Prozenten auch wieder hoch gehen, habe ich so festgestellt. Wichtig ist auch die Anordnung der Spalten da muss man etwas fummeln.

grid_options:
  columns: 6
  rows: auto

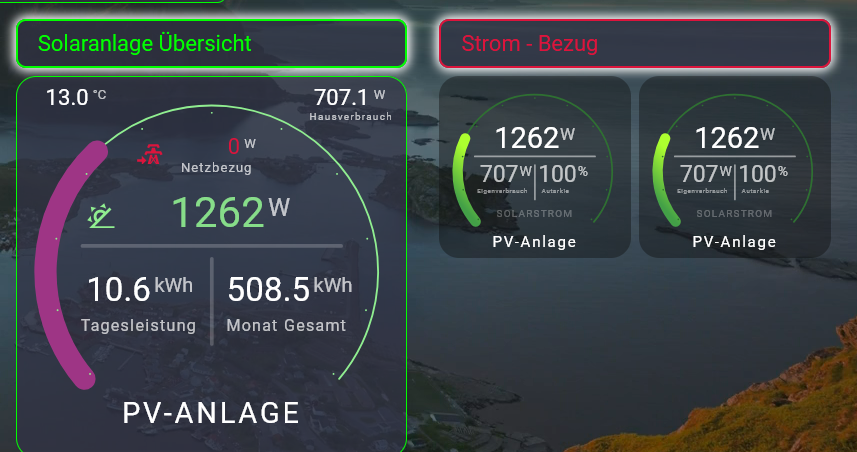

kurzer Test, noch nicht die richtigen Werte drin, geht nur um die Anordnung.

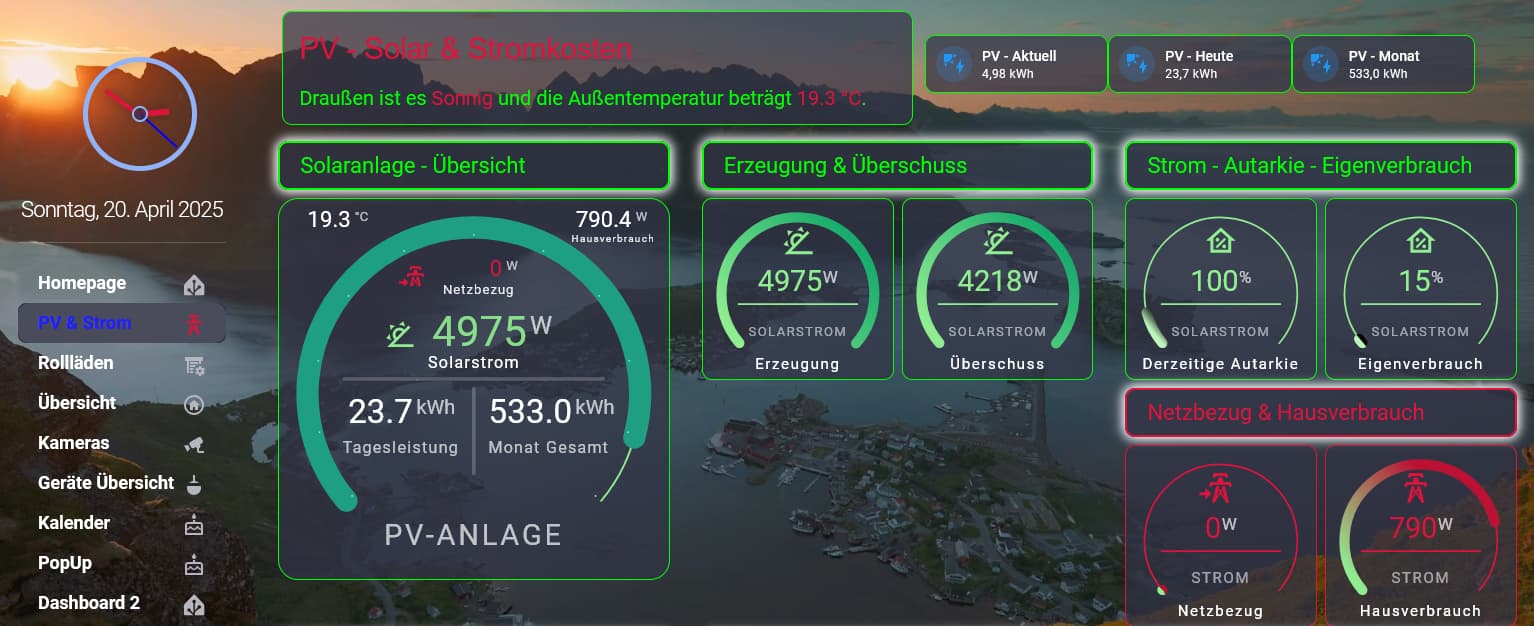

So nun habe ich es so gut wie fertig

Cool, ich habe damals auch lange gebraucht, ehe ich über die “%” gestolpert bin.

Ja ich hatte schon länger viele Werte zusammen gesammelt und auch mit Templates errechnet manche sogar doppelt aber auf anderem Weg errechnet, wie das so im Laufe der Zeit sich ansammelt.
Mir ging es hier hauptsächlich um die Anzeige in den Karten und dadurch wurde ich durch dich insperiert es so zu machen.
Also vielen Dank für die schönen Denkanstösse

Hallo zusammen,
ich hole dieses alte Thema wieder hervor da mein Problem noch immer nicht gelöst ist. Ich hatte es zuletzt aus den Augen verloren. Hab alle möglichen Daten aus meiner PV Anlage und der Stromzähler in HA, aber das Zählen der selbst verbrauchten Energie fehlt nach wie vor.

Folgendes habe ich gemacht.

  1. Sensor erstellt um den absoluten Wert des Eigenverbrauches zu bekommen. Gesamtertrag wird aus dem Wechselrichter ausgelesen, Einspeitung aus dem Stromzähler.
  - sensor:
      # Berechnet aus dem Gesamtertrag abzüglich der Einspeisung den Eigenverbrauch
      - name: PV Eigenverbrauch Gesamt
        unique_id: "PVEigenverbrauchGesamt"
        unit_of_measurement: "kWh"
        device_class: "energy"
        state_class: "total_increasing"
        state: >
          {{ (states('sensor.gesamtertrag_pv_anlage') | float * 1000 - states('sensor.einspeisung_pv') | float) }}

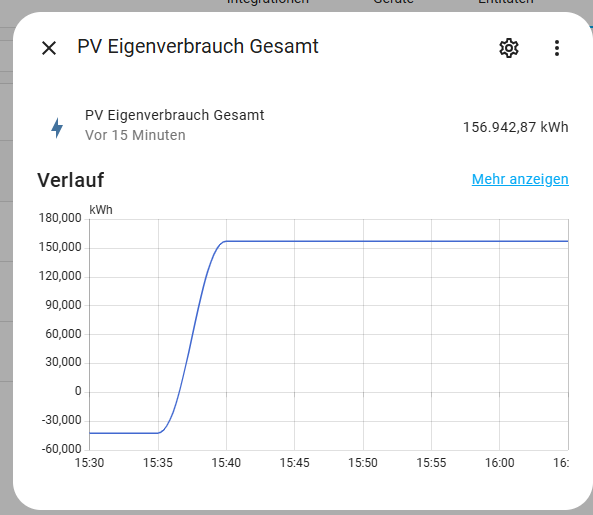

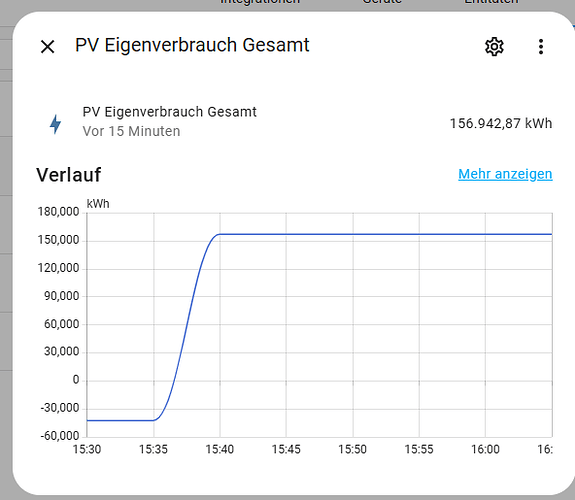

Das Ergebnis ist auch erst mal korrekt, auch wenn ich mich frage woher der negative Wert im Diagramm kommt. Der Wert kann grundsätzlich nur steigen und nie negativ sein.

  1. Einen Verbrauchshelfer erstellt der die Differenz zwischen den letzten beiden Messwerten wegschreiben soll, damit ich darauf basierend eine Statistik anzeigen kann.

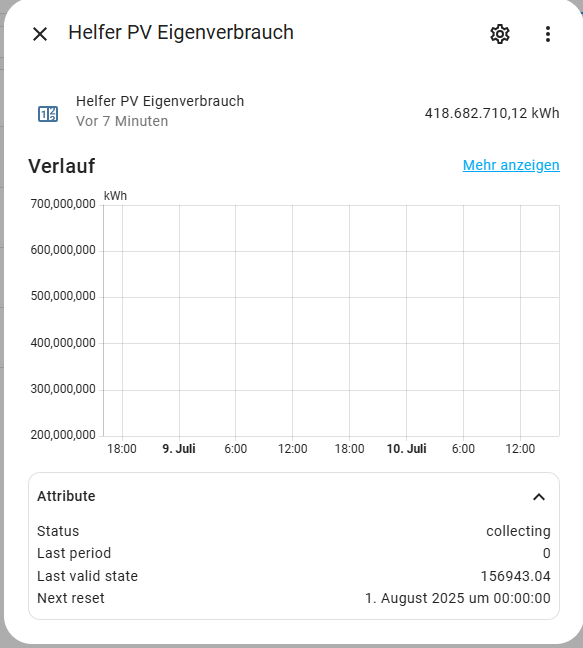

Dieser Helfer zeigt allerdings total falsche Werte an.

Was mache ich hier falsch?
